一、浏览器访问服务器的流程
b/s (浏览器/服务器模式) 浏览器是客户端（发送http请求）-——> 服务器端

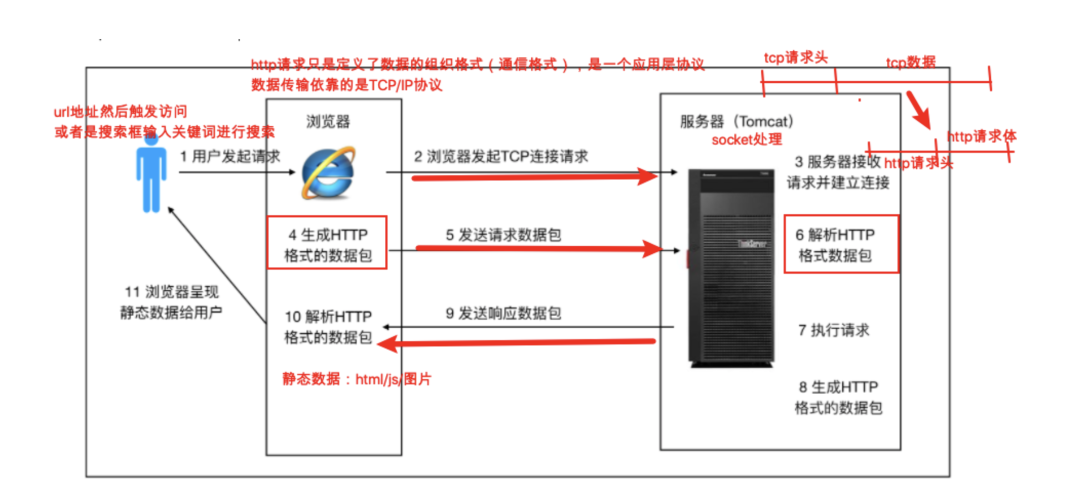

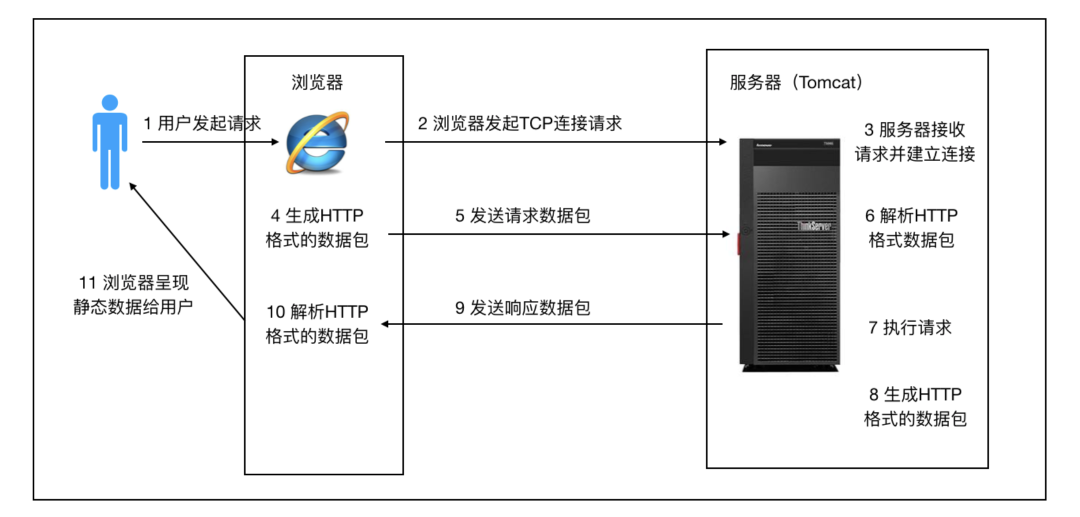

http请求的处理过程
注意：浏览器访问服务器使用的是Http协议，Http是应用层协议，用于定义数据通信的格式，具体的数据传输使用的是TCP/IP协议。
二、Tomcat 系统总体架构
1、Tomcat 请求处理大致过程
Tomcat是一个Http服务器(能够接收并且处理http请求，所以tomcat是一个Http服务器)

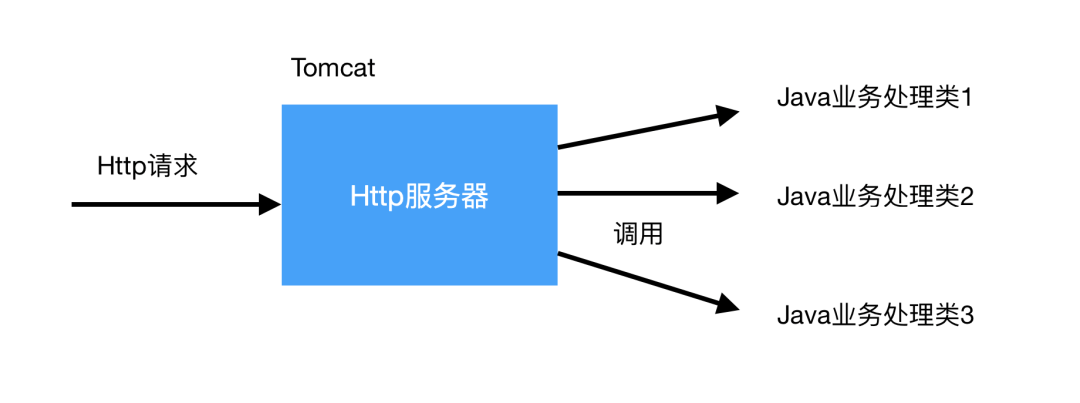

我们使用浏览器向某一个网站发起请求，发出的是Http请求，那么在远程，Http服务器接收到这个请求 之后，会调用具体的程序(Java类)进行处理，往往不同的请求由不同的Java类完成处理。
如果Http服务器（Tomcat）直接调用业务处理类完成业务处理的话存在一定的问题：Tomcat与业务类耦合在一起了。

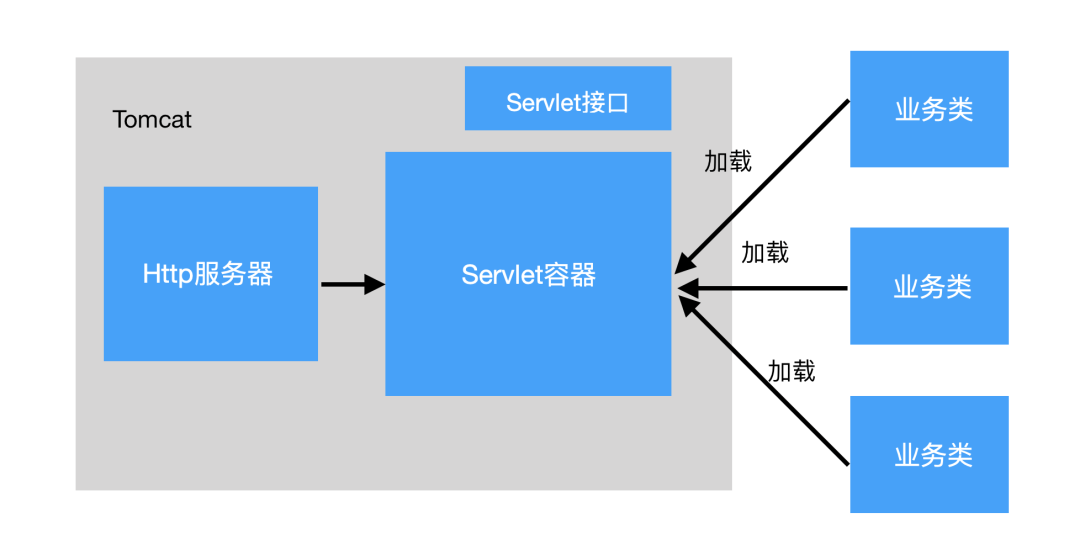

架构进行优化后：
HTTP服务器接收到请求之后把请求交给Servlet容器来处理，Servlet容器通过Servlet接口调用业务 类。Servlet接口和Servlet容器这一整套内容叫作Servlet规范。
注意：Tomcat既按照Servlet规范的要求去实现了Servlet容器，同时它也具有HTTP服务器的功能。
Tomcat的两个重要身份：
Http服务器Tomcat是一个Servlet容器

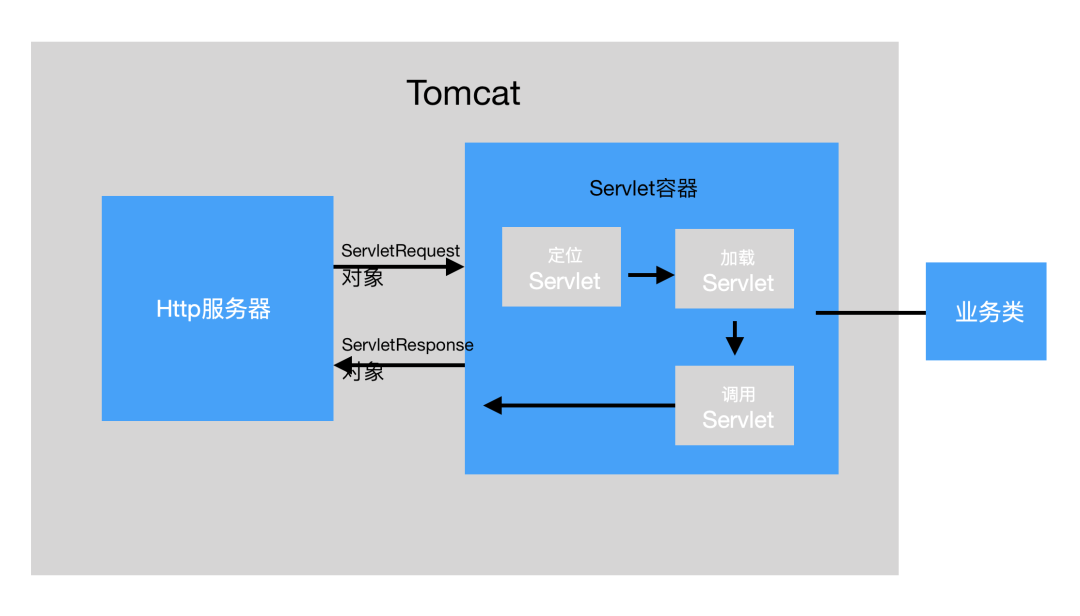

2、Tomcat Servlet容器处理流程
当用户请求某个URL资源时：
HTTP服务器会把请求信息使用ServletRequest对象封装起来；- 进一步去调用
Servlet容器中某个具体的Servlet； - 在2中，
Servlet容器拿到请求后，根据URL和Servlet的映射关系，找到相应的Servlet； - 如果
Servlet还没有被加载，就用反射机制创建这个Servlet，并调用Servlet的init方法来完成初始化； - 接着调用这个具体
Servlet的service方法来处理请求，请求处理结果使用ServletResponse对象封装； - 把
ServletResponse对象返回给HTTP服务器，HTTP服务器会把响应发送给客户端。

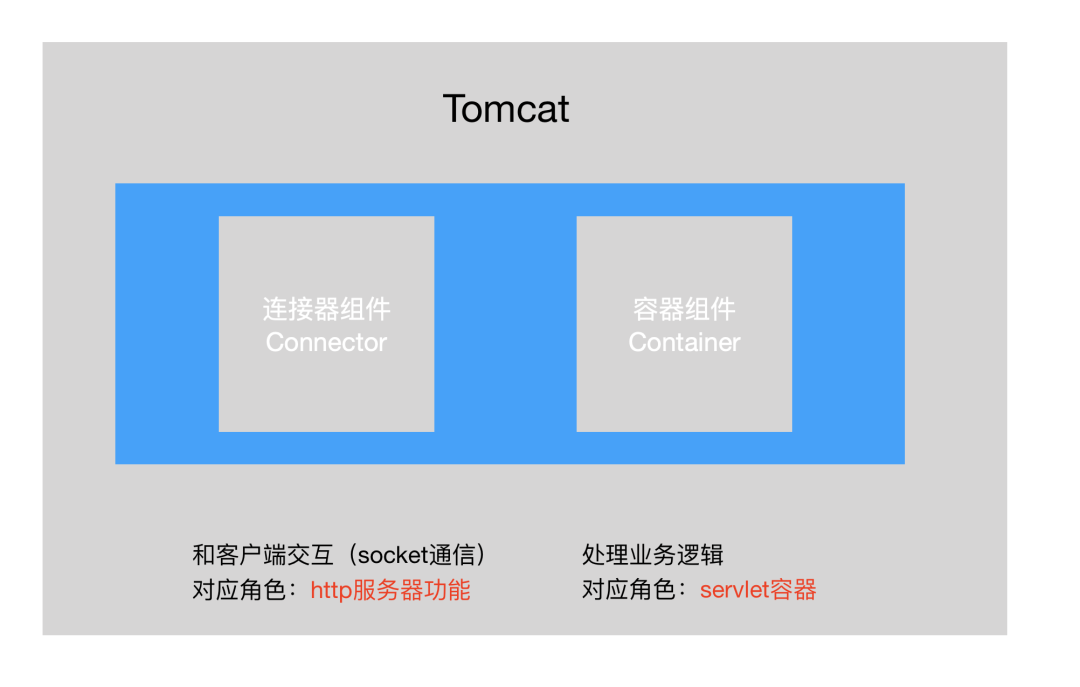

3、Tomcat 系统总架构
通过上面的讲解，我们发现tomcat有两个非常重要的功能需要完成
- 和客户端浏览器进行交互，进行
socket通信，将字节流和Request/Response等对象进行转换； Servlet容器处理业务逻辑。

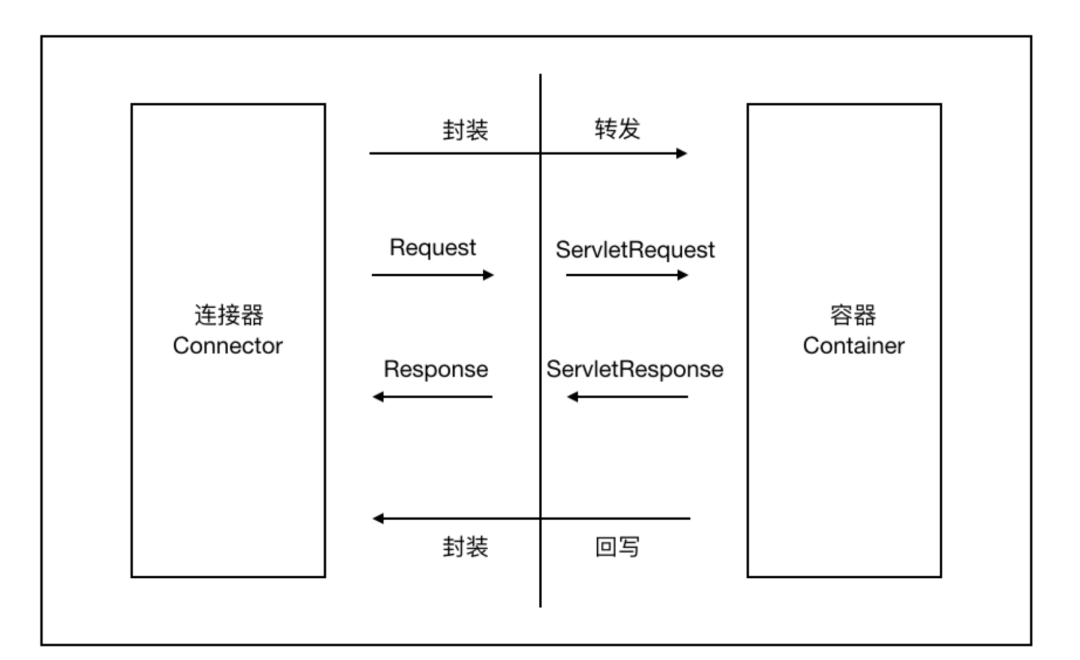

Tomcat 设计了两个核心组件连接器(Connector)和容器(Container)来完成 Tomcat 的两大核心功能。
连接器，负责对外交流: 处理Socket连接，负责网络字节流与Request和Response对象的转化;
容器，负责内部处理:加载和管理Servlet，以及具体处理Request请求;
三、Tomcat 连接器组件 Coyote
1、Coyote 简介
Coyote 是Tomcat 中连接器的组件名称 , 是对外的接口。客户端通过Coyote与服务器建立连接、发送请 求并接受响应 。
Coyote封装了底层的网络通信(Socket请求及响应处理)；Coyote使Catalina容器(容器组件)与具体的请求协议及IO操作方式完全解耦；Coyote将Socket输入转换封装为Request对象，进一步封装后交由Catalina容器进行处理，处理请求完成后,Catalina通过Coyote提供的Response对象将结果写入输出流；Coyote负责的是具体协议(应用层)和IO(传输层)相关内容。

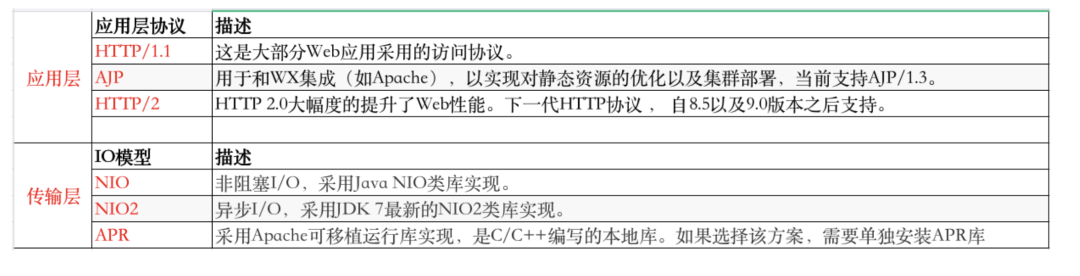

Tomcat Coyote 支持的 IO模型与协议
Tomcat支持多种应用层协议和I/O模型，如下:
’ fill=’%23FFFFFF’%3E%3Crect x=’249’ y=’126’ width=’1’ height=’1’%3E%3C/rect%3E%3C/g%3E%3C/g%3E%3C/svg%3E)在 8.0 之前 ，Tomcat 默认采用的I/O方式为 BIO，之后改为 NIO。 无论 NIO、NIO2 还是 APR， 在性能方面均优于以往的BIO。 如果采用APR， 甚至可以达到 Apache HTTP Server 的影响性能。

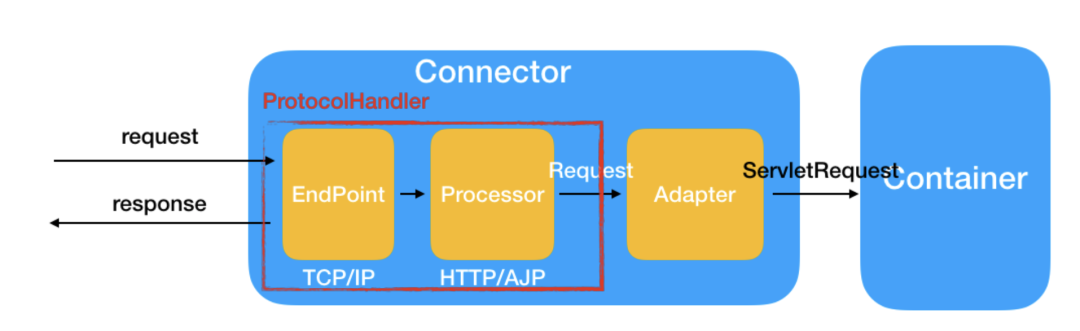

2、Coyote 的内部组件及流程
Coyote 组件及作用：
| 组件 | 作用描述 |
|---|---|
| EndPoint | EndPoint 是 Coyote 通信端点，即通信监听的接口，是具体Socket接收和发 送处理器，是对传输层的抽象，因此EndPoint用来实现TCP/IP协议的。 |
| Processor | Processor 是Coyote 协议处理接口 ，如果说EndPoint是用来实现TCP/IP协 议的，那么Processor用来实现HTTP协议，Processor接收来自EndPoint的 Socket，读取字节流解析成Tomcat Request和Response对象，并通过 Adapter将其提交到容器处理，Processor是对应用层协议的抽象。 |
| ProtocolHandler | Coyote 协议接口， 通过Endpoint 和 Processor ， 实现针对具体协议的处 理能力。Tomcat 按照协议和I/O 提供了6个实现类 : AjpNioProtocol ， AjpAprProtocol， AjpNio2Protocol ， Http11NioProtocol ， Http11Nio2Protocol ，Http11AprProtocol。 |
| Adapter | 由于协议不同，客户端发过来的请求信息也不尽相同，Tomcat定义了自己的 Request类来封装这些请求信息。ProtocolHandler接口负责解析请求并生成 Tomcat Request类。但是这个Request对象不是标准的ServletRequest，不 能用Tomcat Request作为参数来调用容器。Tomcat设计者的解决方案是引 入CoyoteAdapter，这是适配器模式的经典运用，连接器调用 CoyoteAdapter的Sevice方法，传入的是Tomcat Request对象， CoyoteAdapter负责将Tomcat Request转成ServletRequest，再调用容器。 |
四、Tomcat Servlet 容器 Catalina

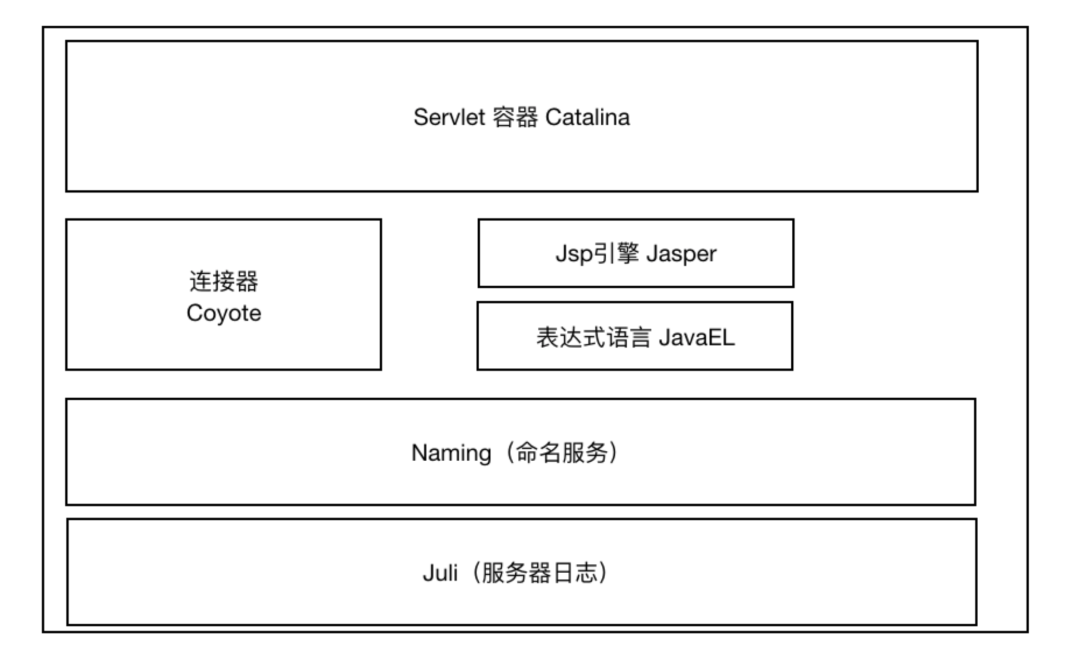

1、 Tomcat 模块分层结构图及Catalina位置
Tomcat是一个由一系列可配置(conf/server.xml)的组件构成的Web容器，而Catalina是Tomcat的 servlet容器。
从另一个⻆度来说，Tomcat 本质上就是一款 Servlet 容器， 因为 Catalina 才是 Tomcat 的核心 ， 其他模块都是为Catalina 提供支撑的。 比如 : 通过 Coyote 模块提供链接通信，Jasper 模块提供 JSP 引擎，Naming 提供JNDI 服务，Juli 提供日志服务。
2、Servlet 容器 Catalina 的结构
Tomcat(我们往往有一个认识，Tomcat就是一个Catalina的实例，因为Catalina是Tomcat的核心)
Tomcat/Catalina实例

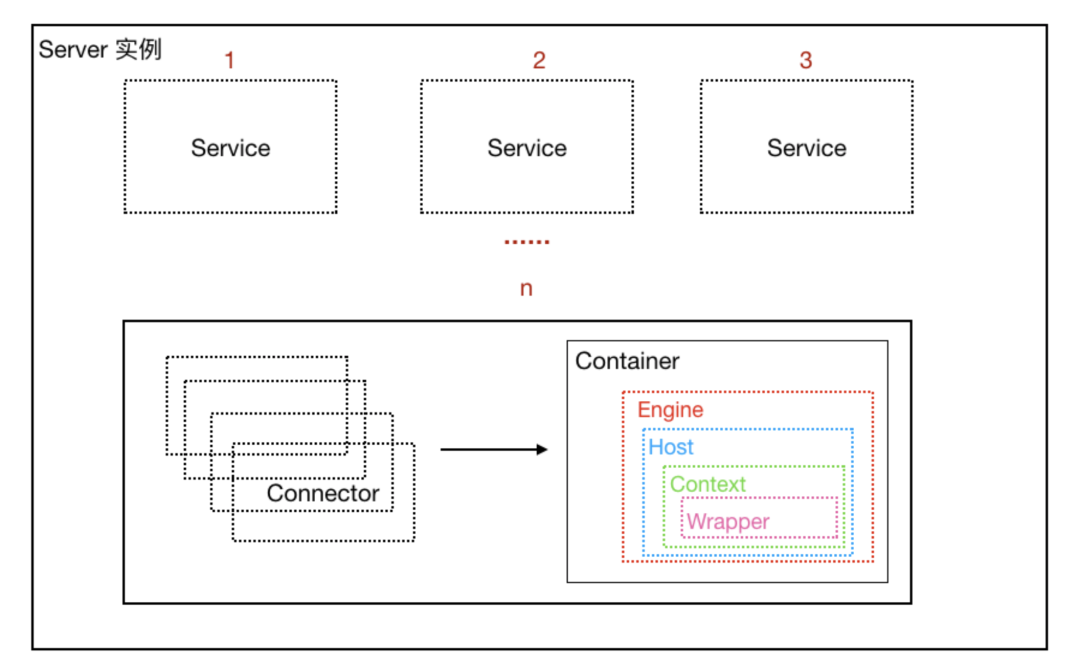

其实，可以认为整个Tomcat就是一个Catalina实例，Tomcat 启动的时候会初始化这个实例，Catalina 实例通过加载server.xml完成其他实例的创建，创建并管理一个Server，Server创建并管理多个服务， 每个服务又可以有多个Connector和一个Container。
一个Catalina实例(容器) 一个 Server实例(容器) 多个Service实例(容器)
每一个Service实例下可以有多个Connector实例和一个Container实例
Catalina负责解析Tomcat的配置文件(server.xml) , 以此来创建服务器Server组件并进行管理。Server服务器表示整个Catalina Servlet容器以及其它组件，负责组装并启动Servlaet引擎，Tomcat连接器。Server通过实现Lifecycle接口，提供了一种优雅的启动和关闭整个系统的方式。Service服务是Server内部的组件，一个Server包含多个Service。它将若干个Connector组件绑定到一个Container。Container容器，负责处理用户的servlet请求，并返回对象给web用户的模块。
3、Container 组件的具体结构
Container组件下有几种具体的组件，分别是Engine、Host、Context和Wrapper。这4种组件(容器) 是父子关系。Tomcat通过一种分层的架构，使得Servlet容器具有很好的灵活性。
Engine表示整个Catalina的Servlet引擎，用来管理多个虚拟站点，一个Service最多只能有一个Engine， 但是一个引擎可包含多个Host。Host``代表一个虚拟主机，或者说一个站点，可以给Tomcat配置多个虚拟主机地址，而一个虚拟主机下 可包含多个Context。Context表示一个Web应用程序， 一个Web应用可包含多个Wrapper。Wrapper表示一个Servlet，Wrapper作为容器中的最底层，不能包含子容器。
上述组件的配置其实就体现在conf/server.xml中。
好了，Tomcat 系统架构与原理剖析我们就讲到这里，下一讲我们来讲一下Tomcat 服务器核心配置详解。
