1. 介绍

canal [kə’næl]，基于数据库增量日志解析，提供增量数据订阅&消费。

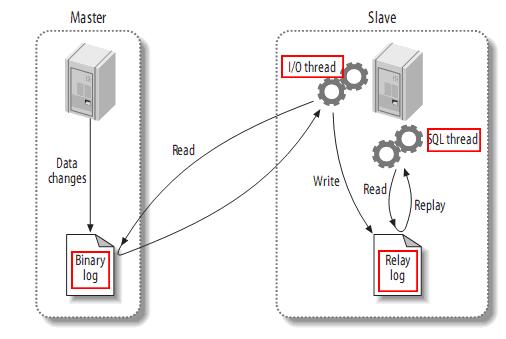

1.1 MYSQL主备复制实现

master将改变记录到二进制日志(binary log)中（这些记录叫做二进制日志事件，binary log events，可以通过show binlog events进行查看）；
slave将master的binary log events拷贝到它的中继日志(relay log)；
slave重做中继日志中的事件，将改变反映它自己的数据。

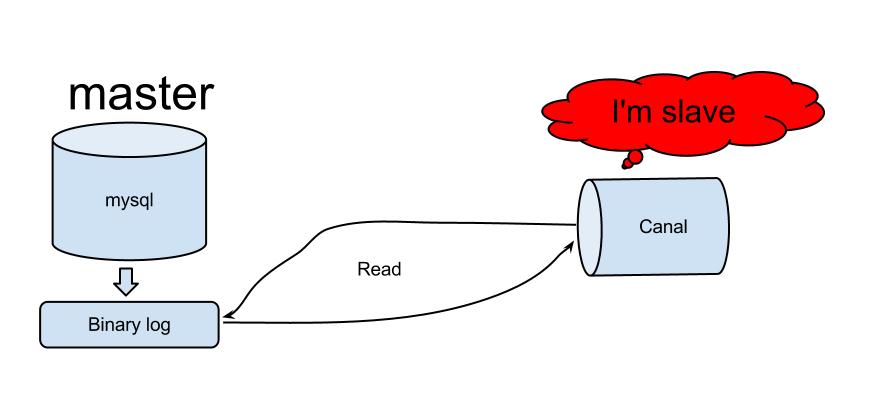

1.2 Canal工作原理

canal模拟mysql slave的交互协议，伪装自己为mysql slave，向mysql master发送dump协议
mysql master收到dump请求，开始推送binary log给slave(也就是canal)
canal解析binary log对象(原始为byte流)

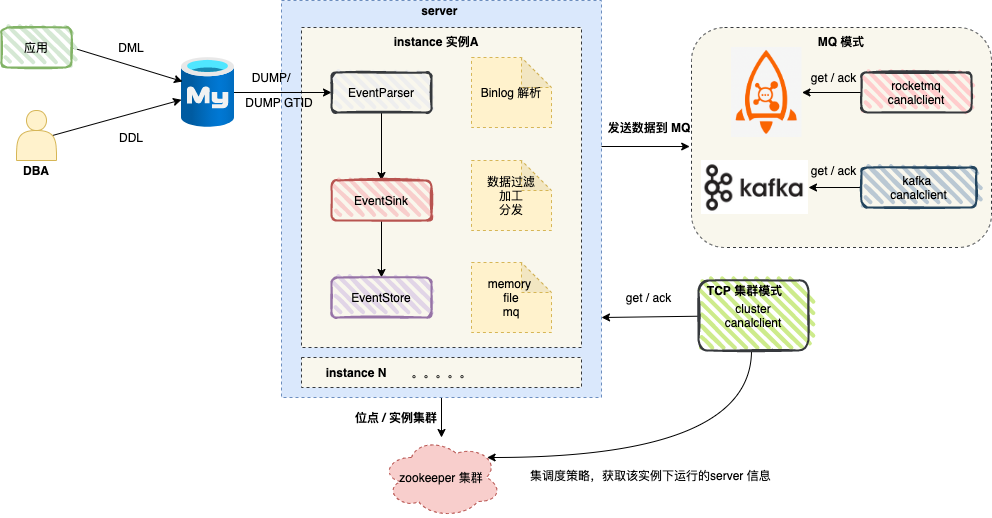

1.3 Canal架构

server代表一个canal运行实例，对应于一个jvm
instance对应于一个数据队列（1个server对应1..n个instance)

instance模块：

eventParser (数据源接入，模拟slave协议和master进行交互，协议解析)
eventSink (Parser和Store链接器，进行数据过滤，加工，分发的工作)
eventStore (数据存储)
metaManager (增量订阅&消费信息管理器)

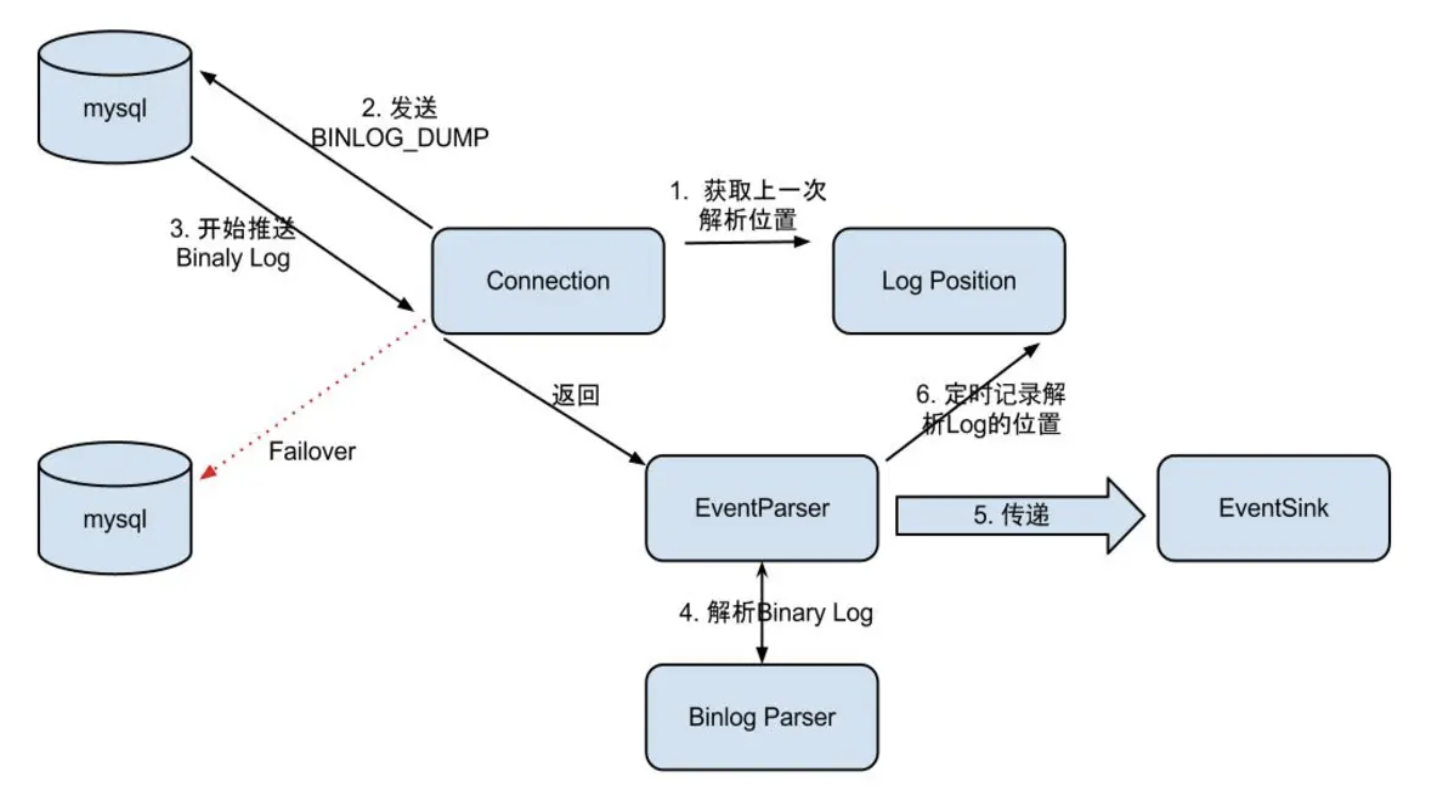

1.4 EventParser

Connection获取上一次解析成功的位置 (如果第一次启动，则获取初始指定的位置或者是当前数据库的binlog位点)
Connection建立链接，发送BINLOG_DUMP指令
// 0. write command number
// 1. write 4 bytes bin-log position to start at
// 2. write 2 bytes bin-log flags
// 3. write 4 bytes server id of the slave
// 4. write bin-log file name
Mysql开始推送Binaly Log
接收到的Binaly Log的通过Binlog parser进行协议解析，补充一些特定信息
// 补充字段名字，字段类型，主键信息，unsigned类型处理
传递给EventSink模块进行数据存储，是一个阻塞操作，直到存储成功
存储成功后，定时记录Binaly Log位置

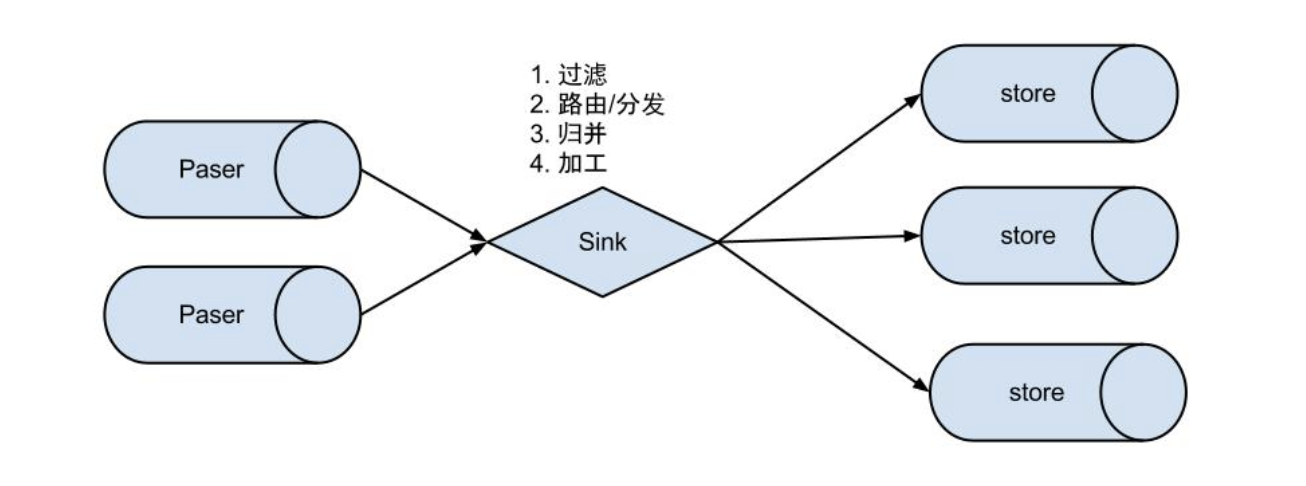

1.5 EventSink

数据过滤：支持通配符的过滤模式，表名，字段内容等
数据路由/分发：解决1:n (1个parser对应多个store的模式)
数据归并：解决n:1 (多个parser对应1个store)
数据加工：在进入store之前进行额外的处理，比如join

1.6 EventStore

目前仅实现了Memory内存模式，后续计划增加本地file存储，mixed混合模式
借鉴了Disruptor的RingBuffer的实现思路

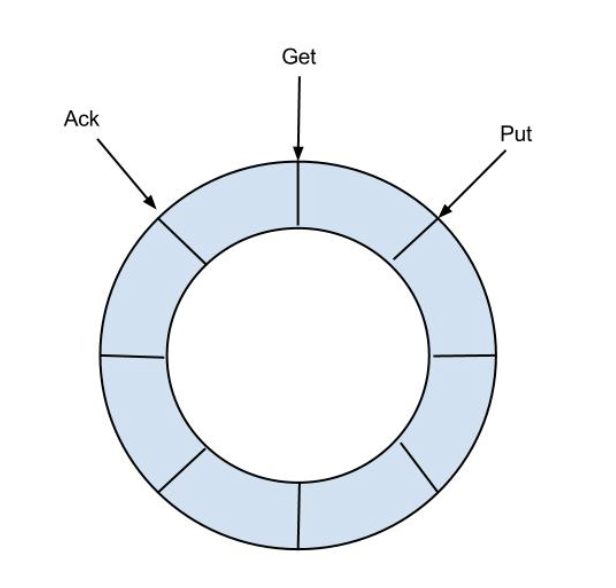

RingBuffer设计：

定义了3个cursor

Put : Sink模块进行数据存储的最后一次写入位置
Get : 数据订阅获取的最后一次提取位置
Ack : 数据消费成功的最后一次消费位置

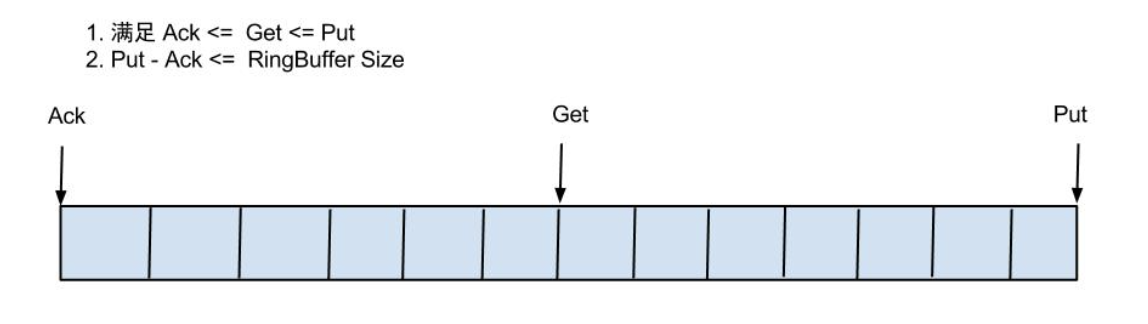

借鉴Disruptor的RingBuffer的实现，将RingBuffer拉直来看：

实现说明：

Put/Get/Ack cursor用于递增，采用long型存储
buffer的get操作，通过取余或者与操作。(与操作： cusor & (size - 1) , size需要为2的指数，效率比较高)

1.7 Instance

instance代表了一个实际运行的数据队列，包括了EventPaser,EventSink,EventStore等组件。

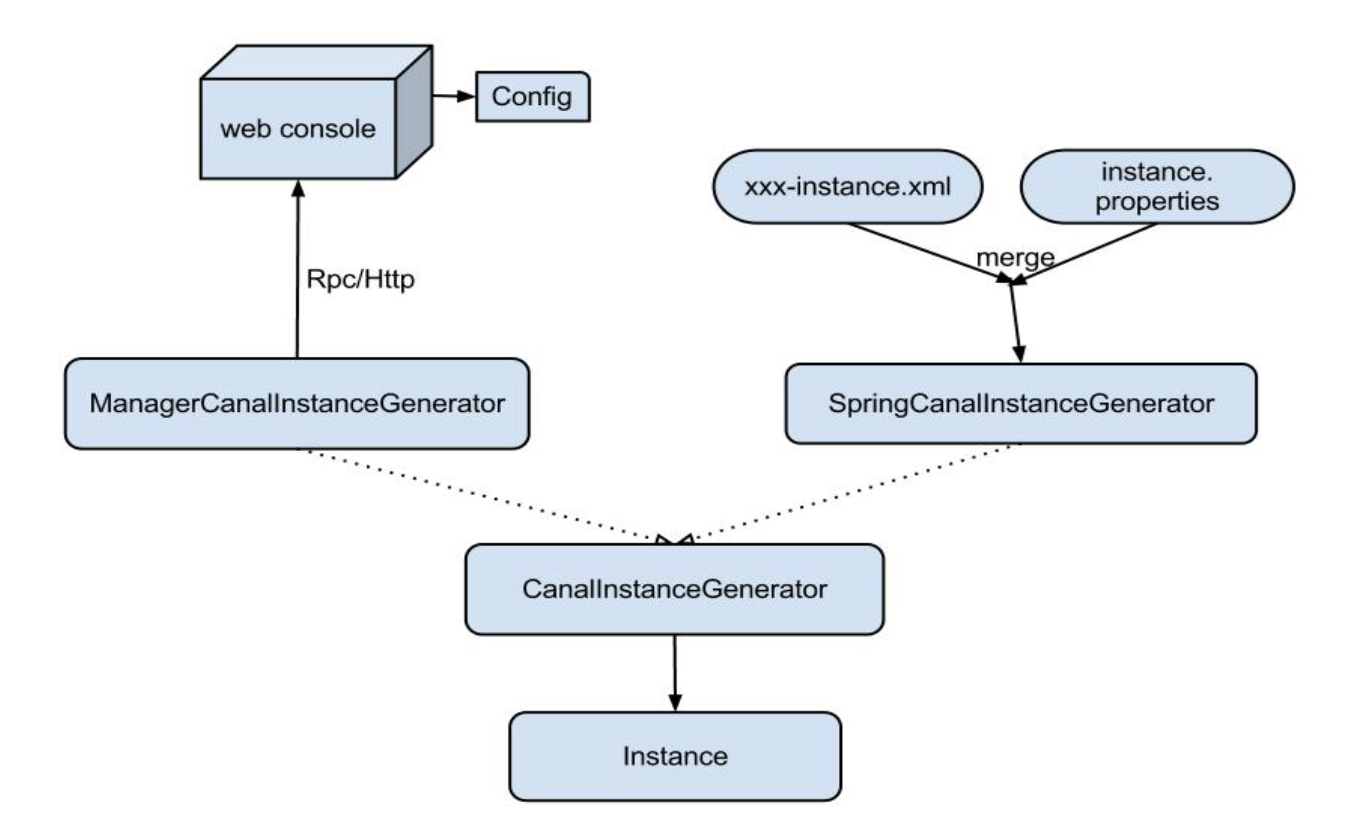

抽象了CanalInstanceGenerator，主要是考虑配置的管理方式：

manager方式：和你自己的内部web console/manager系统进行对接。(目前主要是公司内部使用)
spring方式：基于spring xml + properties进行定义，构建spring配置.

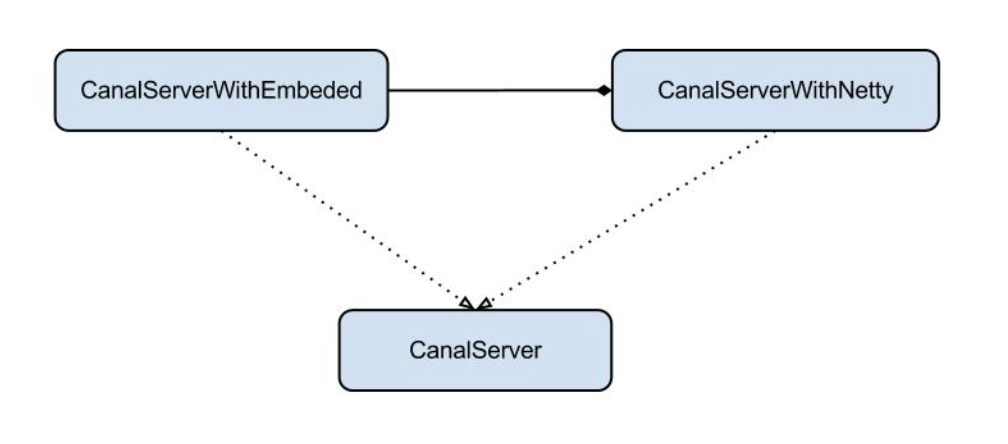

1.8 Server

server代表了一个canal的运行实例，为了方便组件化使用，特意抽象了Embeded(嵌入式) / Netty(网络访问)的两种实现

Embeded : 对latency和可用性都有比较高的要求，自己又能hold住分布式的相关技术(比如failover)
Netty : 基于netty封装了一层网络协议，由canal server保证其可用性，采用的pull模型，当然latency会稍微打点折扣，不过这个也视情况而定。(阿里系的notify和metaq，典型的push/pull模型，目前也逐步的在向pull模型靠拢，push在数据量大的时候会有一些问题)

1.9 增量订阅、消费

get/ack/rollback协议介绍

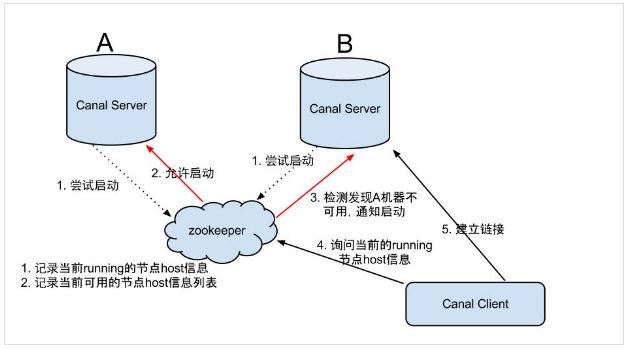

1.10 HA机制

依赖了zookeeper 的两个特性：watcher、EPHEMERAL 节点

canal server 启动流程如下：

1、canal server 要启动某个 canal instance 时都先向 zookeeper 进行一次尝试启动判断 (创建 EPHEMERAL 节点，谁创建成功就允许谁启动）；

2、创建 zookeeper 节点成功后，对应的 canal server 就启动对应的 canal instance，没有创建成功的 canal instance 就会处于 standby 状态；

3、一旦 zookeeper 发现 canal server A 创建的节点消失后，立即通知其他的 canal server 再次进行步骤1的操作，重新选出一个 canal server 启动 instance ；

2. 安装使用

2.1 mysql配置

配置mysql的binlog日志
使用mysqlbinlog命令查询binlog日志
授权 canal 链接 MySQL 账号具有作为 MySQL slave 的权限, 如果已有账户可直接 grant
创建数据库商品表 t_product

// 1. 配置mysql的binlog日志

[root@localhost etc]# pwd
/etc
[root@localhost etc]#
[root@localhost etc]#
[root@localhost etc]# cat my.cnf
[mysqld]
bind-address=0.0.0.0
port=3306
user=mysql
basedir=/usr/local/mysql
datadir=/data/mysql
socket=/tmp/mysql.sock
log-error=/data/mysql/mysql.err
pid-file=/data/mysql/mysql.pid
#character config
character_set_server=utf8mb4
symbolic-links=0
explicit_defaults_for_timestamp=true

log-bin=mysql-bin # 开启 binlog
binlog-format=ROW # 选择 ROW 模式
server_id=1 # 配置 MySQL replaction 需要定义，不要和 canal 的 slaveId 重复

// 2. 使用mysqlbinlog命令查询binlog日志

COMMIT/*!*/;
# at 2169182
#250428 23:19:58 server id 1  end_log_pos 2169247 CRC32 0x1628e32e      Anonymous_GTID  last_committed=5875     sequence_number=5876    rbr_only=yes
/*!50718 SET TRANSACTION ISOLATION LEVEL READ COMMITTED*//*!*/;
SET @@SESSION.GTID_NEXT= 'ANONYMOUS'/*!*/;
# at 2169247
#250428 23:19:58 server id 1  end_log_pos 2169315 CRC32 0xa6e5ade3      Query   thread_id=1056  exec_time=0     error_code=0
SET TIMESTAMP=1745853598/*!*/;
BEGIN
/*!*/;
# at 2169315
#250428 23:19:58 server id 1  end_log_pos 2169379 CRC32 0x7177adc3      Table_map: `canal`.`t_product` mapped to number 119
# at 2169379
#250428 23:19:58 server id 1  end_log_pos 2169481 CRC32 0x66fa212c      Update_rows: table id 119 flags: STMT_END_F

BINLOG '
npwPaBMBAAAAQAAAACMaIQAAAHcAAAAAAAEABWNhbmFsAAl0X3Byb2R1Y3QABggP9gESEgb8AwoC
AAAAw613cQ==
npwPaB8BAAAAZgAAAIkaIQAAAHcAAAAAAAEAAgAG///AAgAAAAAAAAAIADExMTExMTExgABOHwAB
mbZ2sACZtnawAMACAAAAAAAAAAQAOTA5MIAATh8AAZm2drAAmbZ2sAAsIfpm
'/*!*/;
# at 2169481
#250428 23:19:58 server id 1  end_log_pos 2169512 CRC32 0x6a648f77      Xid = 264437
COMMIT/*!*/;
SET @@SESSION.GTID_NEXT= 'AUTOMATIC' /* added by mysqlbinlog */ /*!*/;
DELIMITER ;
# End of log file
/*!50003 SET COMPLETION_TYPE=@OLD_COMPLETION_TYPE*/;
/*!50530 SET @@SESSION.PSEUDO_SLAVE_MODE=0*/;
[root@localhost mysql]#
[root@localhost mysql]#
[root@localhost mysql]#
[root@localhost mysql]#
[root@localhost mysql]#
[root@localhost mysql]#
[root@localhost mysql]# cd /data/mysql/
[root@localhost mysql]#
[root@localhost mysql]#
[root@localhost mysql]# mysqlbinlog mysql-bin.000001

// 3. 授权 canal 链接 MySQL 账号具有作为 MySQL slave 的权限, 如果已有账户可直接 grant

CREATE USER canal IDENTIFIED BY 'canal';
GRANT SELECT, REPLICATION SLAVE, REPLICATION CLIENT ON *.* TO 'canal'@'%';
GRANT ALL PRIVILEGES ON *.* TO 'canal'@'%' ;
FLUSH PRIVILEGES;

// 4. 创建数据库商品表  t_product

CREATE TABLE `t_product` (
 `id` BIGINT ( 20 ) NOT NULL AUTO_INCREMENT,
 `name` VARCHAR ( 255 ) COLLATE utf8mb4_bin NOT NULL,
 `price` DECIMAL ( 10, 2 ) NOT NULL,
 `status` TINYINT ( 4 ) NOT NULL,
 `create_time` datetime NOT NULL,
 `update_time` datetime NOT NULL,
   PRIMARY KEY ( `id` )
) ENGINE = INNODB DEFAULT CHARSET = utf8mb4 COLLATE = utf8mb4_bin

2.2 tcp模式

配置canal.properties

#集群模式 zk地址
canal.zkServers = localhost:2181
#本质是MQ模式和tcp模式 tcp, kafka, rocketMQ, rabbitMQ, pulsarMQ
canal.serverMode = tcp
#instance 列表
canal.destinations = product-syn
#conf root dir
canal.conf.dir = ../conf
#全局的spring配置方式的组件文件 生产环境，集群化部署
canal.instance.global.spring.xml = classpath:spring/default-instance.xml

配置instan.properties

在 conf 目录下创建实例目录 product-syn , 在 product-syn 目录创建配置文件：instance.properties。

#  按需修改成自己的数据库信息
#################################################
...
canal.instance.master.address=127.0.0.1:3306
# username/password,数据库的用户名和密码
...
canal.instance.dbUsername = canal
canal.instance.dbPassword = canal
...

# table regex
canal.instance.filter.regex=canal.t_product

启动 canal server ：

1	sh bin/startup.sh

查看 server 日志:

[root@localhost ~]# tail -f /opt/module/canal_1.1.8/logs/canal/canal.log
2025-04-28 22:58:53.072 [canal-instance-scan-0] INFO  com.alibaba.otter.canal.deployer.CanalController - auto notify start example successful.
2025-04-28 23:24:03.562 [Thread-7] INFO  com.alibaba.otter.canal.deployer.CanalStarter - ## stop the canal server
2025-04-28 23:24:05.312 [Thread-7] INFO  com.alibaba.otter.canal.deployer.CanalController - ## stop the canal server[192.168.122.1(192.168.122.1):11111]
2025-04-28 23:24:05.416 [Thread-7] INFO  com.alibaba.otter.canal.deployer.CanalStarter - ## canal server is down.
2025-04-28 23:38:20.714 [main] INFO  com.alibaba.otter.canal.deployer.CanalLauncher - ## set default uncaught exception handler
2025-04-28 23:38:20.718 [main] INFO  com.alibaba.otter.canal.deployer.CanalLauncher - ## load canal configurations
2025-04-28 23:38:20.725 [main] INFO  com.alibaba.otter.canal.deployer.CanalStarter - ## start the canal server.
2025-04-28 23:38:20.801 [main] INFO  com.alibaba.otter.canal.deployer.CanalController - ## start the canal server[192.168.100.111(192.168.100.111):11111]
2025-04-28 23:38:21.716 [main] INFO  com.alibaba.otter.canal.deployer.CanalStarter - ## the canal server is running now ......
2025-04-28 23:38:21.832 [canal-instance-scan-0] INFO  com.alibaba.otter.canal.deployer.CanalController - auto notify start example successful.

查看 instance 的日志：

[root@localhost product-syn]# tail -f /opt/module/canal_1.1.8/logs/product-syn/product-syn.log
2025-04-28 23:24:05.300 [Thread-7] INFO  c.a.otter.canal.instance.core.AbstractCanalInstance - stop successful....
2025-04-28 23:38:21.271 [main] INFO  c.a.otter.canal.instance.spring.CanalInstanceWithSpring - start CannalInstance for 1-product-syn
2025-04-28 23:38:21.667 [main] WARN  c.a.o.canal.parse.inbound.mysql.dbsync.LogEventConvert - --> init table filter : ^canal.t_product$
2025-04-28 23:38:21.667 [main] WARN  c.a.o.canal.parse.inbound.mysql.dbsync.LogEventConvert - --> init table black filter :
2025-04-28 23:38:21.672 [main] INFO  c.a.otter.canal.instance.core.AbstractCanalInstance - start successful....
2025-04-28 23:38:21.744 [destination = product-syn , address = /127.0.0.1:3306 , EventParser] WARN  c.a.o.c.p.inbound.mysql.rds.RdsBinlogEventParserProxy - ---> begin to find start position, it will be long time for reset or first position
2025-04-28 23:38:21.814 [destination = product-syn , address = /127.0.0.1:3306 , EventParser] WARN  c.a.o.c.p.inbound.mysql.rds.RdsBinlogEventParserProxy - prepare to find start position just last position
 {"identity":{"slaveId":-1,"sourceAddress":{"address":"localhost","port":3306}},"postion":{"gtid":"","included":false,"journalName":"mysql-bin.000001","position":2169481,"serverId":1,"timestamp":1745853598000}}
2025-04-28 23:38:21.967 [destination = product-syn , address = /127.0.0.1:3306 , EventParser] WARN  c.a.o.c.p.inbound.mysql.rds.RdsBinlogEventParserProxy - ---> find start position successfully, EntryPosition[included=false,journalName=mysql-bin.000001,position=2169481,serverId=1,gtid=,timestamp=1745853598000] cost : 217ms , the next step is binlog dump
2025-04-28 23:38:21.980 [destination = product-syn , address = /127.0.0.1:3306 , EventParser] WARN  c.a.otter.canal.parse.inbound.mysql.MysqlConnection - load MySQL @@version_comment : MySQL Community Server (GPL)

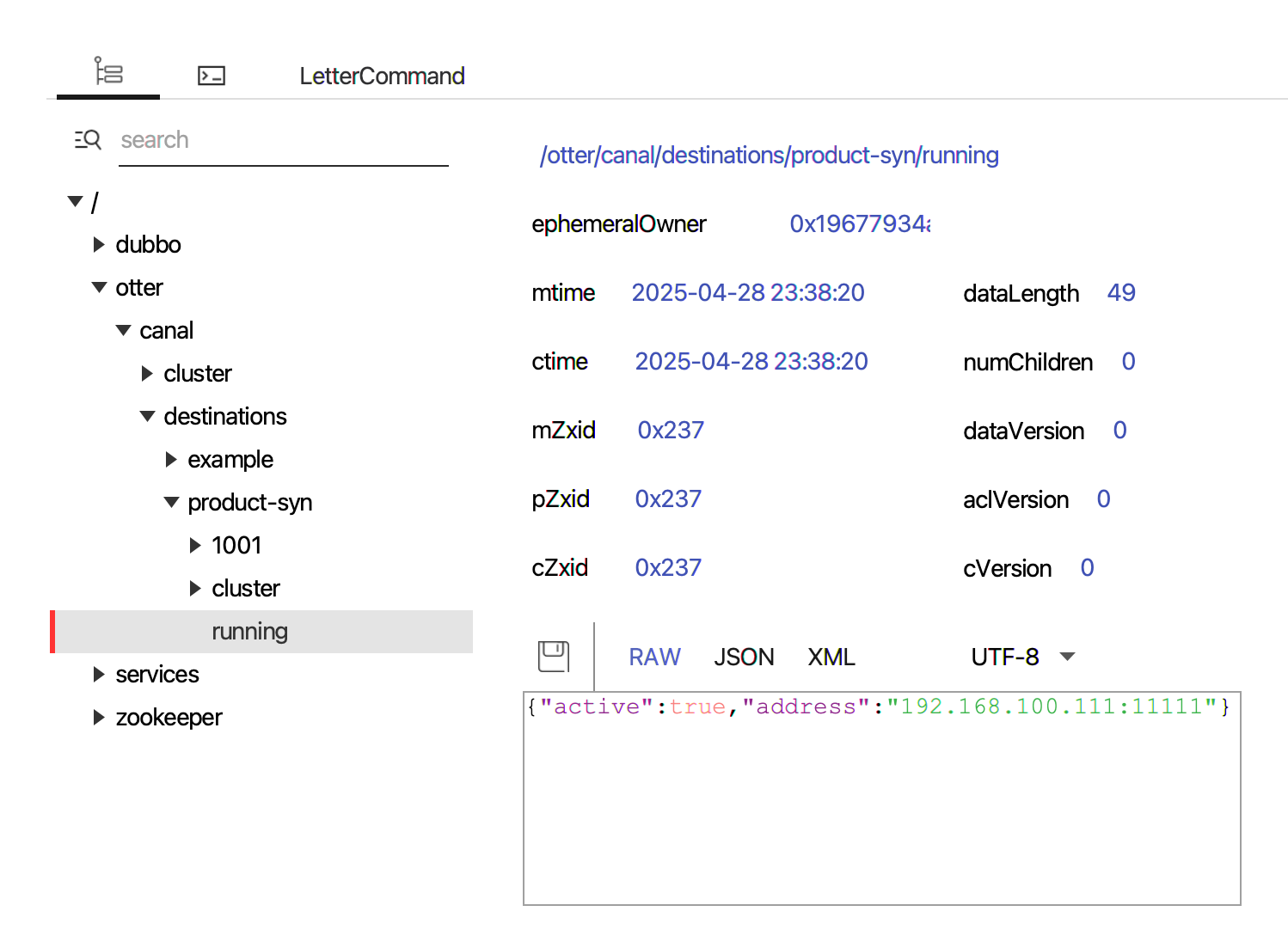

使用prettyZoo查看zk：

采用 Canal 源码中的集群客户端的测试例子 ClusterCanalClientTest 启动：

public class ClusterCanalClientTest extends AbstractCanalClientTest {

    public ClusterCanalClientTest(String destination){
        super(destination);
    }

    public static void main(String args[]) {
        String destination = "product-syn";

        // 基于固定canal server的地址，建立链接，其中一台server发生crash，可以支持failover
        // CanalConnector connector = CanalConnectors.newClusterConnector(
        // Arrays.asList(new InetSocketAddress(
        // AddressUtils.getHostIp(),
        // 11111)),
        // "stability_test", "", "");

        // 基于zookeeper动态获取canal server的地址，建立链接，其中一台server发生crash，可以支持failover
        CanalConnector connector = CanalConnectors.newClusterConnector("192.168.100.111:2181",
                destination,
                "canal",
                "canal");

        final ClusterCanalClientTest clientTest = new ClusterCanalClientTest(destination);
        clientTest.setConnector(connector);
        clientTest.start();

        Runtime.getRuntime().addShutdownHook(new Thread(() -> {
            try {
                logger.info("## stop the canal client");
                clientTest.stop();
            } catch (Throwable e) {
                logger.warn("##something goes wrong when stopping canal:", e);
            } finally {
                logger.info("## canal client is down.");
            }
        }));
    }
}

修改canal.t_product表后，可以在控制台看到：

****************************************************
* Batch Id: [2] ,count : [3] , memsize : [202] , Time : 2025-04-29 22:15:37
* Start : [mysql-bin.000001:2169577:1745936141000(2025-04-29 22:15:41)]
* End : [mysql-bin.000001:2169812:1745936141000(2025-04-29 22:15:41)]
****************************************************

================> binlog[mysql-bin.000001:2169577] , executeTime : 1745936141000(2025-04-29 22:15:41) , gtid : () , delay : -3072ms
 BEGIN ----> Thread id: 1123
----------------> binlog[mysql-bin.000001:2169709] , name[canal,t_product] , eventType : UPDATE , executeTime : 1745936141000(2025-04-29 22:15:41) , gtid : () , delay : -3070 ms
id : 3    type=bigint(20)
name : 1290999    type=varchar(255)    update=true
price : 1.0    type=decimal(10,2)
status : 1    type=tinyint(4)
create_time : 2025-04-27 12:00:00    type=datetime
update_time : 2025-04-27 12:00:00    type=datetime
----------------
 END ----> transaction id: 333327
================> binlog[mysql-bin.000001:2169812] , executeTime : 1745936141000(2025-04-29 22:15:41) , gtid : () , delay : -3066ms

2.3 mq模式

略

3. 源码解析

common模块：主要是提供了一些公共的工具类和接口。

client模块：canal的客户端。核心接口为CanalConnector

example模块：提供client模块使用案例。

protocol模块：client和server模块之间的通信协议

deployer：部署模块。通过该模块提供的CanalLauncher来启动canal server

server模块：canal服务器端。核心接口为CanalServer

instance模块：一个server有多个instance。每个instance都会模拟成一个mysql实例的slave。instance模块有四个核心组成部分：parser模块、sink模块、store模块，meta模块。核心接口为CanalInstance

parser模块：数据源接入，模拟slave协议和master进行交互，协议解析。parser模块依赖于dbsync、driver模块。

driver模块和dbsync模块：从这两个模块的artifactId(canal.parse.driver、canal.parse.dbsync)，就可以看出来，这两个模块实际上是parser模块的组件。事实上parser 是通过driver模块与mysql建立连接，从而获取到binlog。由于原始的binlog都是二进制流，需要解析成对应的binlog事件，这些binlog事件对象都定义在dbsync模块中，dbsync 模块来自于淘宝的tddl。

sink模块：parser和store链接器，进行数据过滤，加工，分发的工作。核心接口为CanalEventSink

store模块：数据存储。核心接口为CanalEventStore

meta模块：增量订阅&消费信息管理器，核心接口为CanalMetaManager，主要用于记录canal消费到的mysql binlog的位置，
