netty：08-write过程源码分析

正文：

上一篇文章主要讲了netty的read过程，本文主要分析一下write和writeAndFlush。

1. 主要内容

本文分以下几个部分阐述一个java对象最后是如何转变成字节流，写到socket缓冲区中去的

pipeline中的标准链表结构
java对象编码过程
write：写队列
flush：刷新写队列
writeAndFlush: 写队列并刷新

2. pipeline中的标准链表结构

一个标准的pipeline链式结构如下

数据从head节点流入，先拆包，然后解码成业务对象，最后经过业务Handler处理，调用write，将结果对象写出去。而写的过程先通过tail节点，然后通过encoder节点将对象编码成ByteBuf，最后将该ByteBuf对象传递到head节点，调用底层的Unsafe写到jdk底层管道

3. java对象编码过程

为什么我们在pipeline中添加了encoder节点，java对象就转换成netty可以处理的ByteBuf，写到管道里？

我们先看下调用write的code

BusinessHandler

protected void channelRead0(ChannelHandlerContext ctx, Request request) throws Exception {
    Response response = doBusiness(request);

    if (response != null) {
        ctx.channel().write(response);
    }
}

业务处理器接受到请求之后，做一些业务处理，返回一个Response，然后，response在pipeline中传递，落到 Encoder节点，我们来跟踪一下 ctx.channel().write(response);

1
2
3

public ChannelFuture write(Object msg) {
    return this.pipeline.write(msg);
}

调用了Channel中的pipeline中的write方法，我们接着看

1
2
3

public final ChannelFuture write(Object msg) {
    return this.tail.write(msg);
}

pipeline中有属性tail，调用tail中的write，由此我们知道write消息的时候，从tail开始，接着往下看

private void write(Object msg, boolean flush, ChannelPromise promise) {
    AbstractChannelHandlerContext next = this.findContextOutbound();
    Object m = this.pipeline.touch(msg, next);
    EventExecutor executor = next.executor();
    if (executor.inEventLoop()) {
        if (flush) {
            next.invokeWriteAndFlush(m, promise);
        } else {
            next.invokeWrite(m, promise);
        }
    } else {
        Object task;
        if (flush) {
            task = AbstractChannelHandlerContext.WriteAndFlushTask.newInstance(next, m, promise);
        } else {
            task = AbstractChannelHandlerContext.WriteTask.newInstance(next, m, promise);
        }

        safeExecute(executor, (Runnable)task, promise, m);
    }

}

中间我省略了几个重载的方法，我们来看看第一行代码，next = this.findContextOutbound();

private AbstractChannelHandlerContext findContextOutbound() {
    AbstractChannelHandlerContext ctx = this;

    do {
        ctx = ctx.prev;
    } while(!ctx.outbound);

    return ctx;
}

通过 ctx = ctx.prev; 我们知道从tail开始找到pipeline中的第一个****outbound的handler，然后调用 invokeWrite(m, promise)，此时找到的第一个outbound的handler就是我们自定义的编码器Encoder

我们接着看 next.invokeWrite(m, promise);

private void invokeWrite(Object msg, ChannelPromise promise) {
    if (this.invokeHandler()) {
        this.invokeWrite0(msg, promise);
    } else {
        this.write(msg, promise);
    }

}
private void invokeWrite0(Object msg, ChannelPromise promise) {
    try {
        ((ChannelOutboundHandler)this.handler()).write(this, msg, promise);
    } catch (Throwable var4) {
        notifyOutboundHandlerException(var4, promise);
    }

}

一路代码跟下来，我们可以知道是调用了第一个outBound类型的handler中的write方法，也就是第一个调用的是我们自定义编码器Encoder的write方法

我们来看看自定义Encoder

public class Encoder extends MessageToByteEncoder<Response> {
    @Override
    protected void encode(ChannelHandlerContext ctx, Response response, ByteBuf out) throws Exception {
        out.writeByte(response.getVersion());
        out.writeInt(4 + response.getData().length);
        out.writeBytes(response.getData());
    }
}

自定义Encoder继承 MessageToByteEncoder ，并且重写了 encode方法，这就是编码器的核心，我们先来看 MessageToByteEncoder

1	public abstract class MessageToByteEncoder<I> extends ChannelOutboundHandlerAdapter {

我们看到 MessageToByteEncoder 继承了 ChannelOutboundHandlerAdapter，说明了 Encoder 是一个 Outbound的handler

我们来看看 Encoder 的父类 MessageToByteEncoder中的write方法

MessageToByteEncoder

@Override
public void write(ChannelHandlerContext ctx, Object msg, ChannelPromise promise) throws Exception {
    ByteBuf buf = null;
    try {
        // 判断当前Handelr是否能处理写入的消息
        if (acceptOutboundMessage(msg)) {
            @SuppressWarnings("unchecked")
            // 强制换换
            I cast = (I) msg;
            // 分配一段ButeBuf
            buf = allocateBuffer(ctx, cast, preferDirect);
            try {
            // 调用encode，这里就调回到  `Encoder` 这个Handelr中
                encode(ctx, cast, buf);
            } finally {
                // 既然自定义java对象转换成ByteBuf了，那么这个对象就已经无用了，释放掉
                // (当传入的msg类型是ByteBuf的时候，就不需要自己手动释放了)
                ReferenceCountUtil.release(cast);
            }
            // 如果buf中写入了数据，就把buf传到下一个节点
            if (buf.isReadable()) {
                ctx.write(buf, promise);
            } else {
            // 否则，释放buf，将空数据传到下一个节点
                buf.release();
                ctx.write(Unpooled.EMPTY_BUFFER, promise);
            }
            buf = null;
        } else {
            // 如果当前节点不能处理传入的对象，直接扔给下一个节点处理
            ctx.write(msg, promise);
        }
    } catch (EncoderException e) {
        throw e;
    } catch (Throwable e) {
        throw new EncoderException(e);
    } finally {
        // 当buf在pipeline中处理完之后，释放
        if (buf != null) {
            buf.release();
        }
    }
}

这里，我们详细阐述一下Encoder是如何处理传入的java对象的

1.判断当前Handler是否能处理写入的消息，如果能处理，进入下面的流程，否则，直接扔给下一个节点处理
2.将对象强制转换成Encoder可以处理的 Response对象
3.分配一个ByteBuf
4.调用encoder，即进入到 Encoder 的 encode方法，该方法是用户代码，用户将数据写入ByteBuf
5.既然自定义java对象转换成ByteBuf了，那么这个对象就已经无用了，释放掉，(当传入的msg类型是ByteBuf的时候，就不需要自己手动释放了)
6.如果buf中写入了数据，就把buf传到下一个节点，否则，释放buf，将空数据传到下一个节点
7.最后，当buf在pipeline中处理完之后，释放节点

总结一点就是，Encoder节点分配一个ByteBuf，调用encode方法，将java对象根据自定义协议写入到ByteBuf，然后再把ByteBuf传入到下一个节点，在我们的例子中，最终会传入到head节点，因为head节点是一个OutBount类型的handler

HeadContext

1
2
3

public void write(ChannelHandlerContext ctx, Object msg, ChannelPromise promise) throws Exception {
    unsafe.write(msg, promise);
}

这里的msg就是前面在Encoder节点中，载有java对象数据的自定义ByteBuf对象，进入下一节

4. write：写队列

我们来看看channel中unsafe的write方法，先来看看其中的一个属性

AbstractUnsafe

1 2	protected abstract class AbstractUnsafe implements Unsafe { private volatile ChannelOutboundBuffer outboundBuffer = new ChannelOutboundBuffer(AbstractChannel.this);

我们来看看 ChannelOutboundBuffer 这个类

public final class ChannelOutboundBuffer {
    private final Channel channel;
    private ChannelOutboundBuffer.Entry flushedEntry;
    private ChannelOutboundBuffer.Entry unflushedEntry;
    private ChannelOutboundBuffer.Entry tailEntry;

ChannelOutboundBuffer内部维护了一个Entry链表，并使用Entry封装msg。其中的属性我们下面会详细讲

我们回到正题，接着看 unsafe.write(msg, promise);

AbstractUnsafe

@Override
public final void write(Object msg, ChannelPromise promise) {
    assertEventLoop();

    ChannelOutboundBuffer outboundBuffer = this.outboundBuffer;

    int size;
    try {
        msg = filterOutboundMessage(msg);
        size = pipeline.estimatorHandle().size(msg);
        if (size < 0) {
            size = 0;
        }
    } catch (Throwable t) {
        safeSetFailure(promise, t);
        ReferenceCountUtil.release(msg);
        return;
    }

    outboundBuffer.addMessage(msg, size, promise);
}

1.调用 filterOutboundMessage() 方法，将待写入的对象过滤，把非ByteBuf对象和FileRegion过滤，把所有的非直接内存转换成直接内存DirectBuffer

@Override
protected final Object filterOutboundMessage(Object msg) {
    if (msg instanceof ByteBuf) {
        ByteBuf buf = (ByteBuf) msg;
        if (buf.isDirect()) {
            return msg;
        }

        return newDirectBuffer(buf);
    }

    if (msg instanceof FileRegion) {
        return msg;
    }

    throw new UnsupportedOperationException(
            "unsupported message type: " + StringUtil.simpleClassName(msg) + EXPECTED_TYPES);
}

2.接下来，估算出需要写入的ByteBuf的size
3.最后，调用 ChannelOutboundBuffer 的addMessage(msg, size, promise) 方法，所以，接下来，我们需要重点看一下这个方法干了什么事情

ChannelOutboundBuffer

public void addMessage(Object msg, int size, ChannelPromise promise) {
    // 创建一个待写出的消息节点
    Entry entry = Entry.newInstance(msg, size, total(msg), promise);
    if (tailEntry == null) {
        flushedEntry = null;
        tailEntry = entry;
    } else {
        Entry tail = tailEntry;
        tail.next = entry;
        tailEntry = entry;
    }
    if (unflushedEntry == null) {
        unflushedEntry = entry;
    }

    incrementPendingOutboundBytes(size, false);
}

想要理解上面这段代码，必须得掌握写缓存中的几个消息指针，如下图

ChannelOutboundBuffer 里面的数据结构是一个单链表结构，每个节点是一个 Entry，Entry 里面包含了待写出ByteBuf 以及消息回调 promise，下面分别是三个指针的作用

1.flushedEntry 指针表示第一个被写到操作系统Socket缓冲区中的节点
2.unFlushedEntry 指针表示第一个未被写入到操作系统Socket缓冲区中的节点
3.tailEntry指针表示ChannelOutboundBuffer缓冲区的最后一个节点

初次调用 addMessage 之后，各个指针的情况为

fushedEntry指向空，unFushedEntry和 tailEntry 都指向新加入的节点

第二次调用 addMessage之后，各个指针的情况为

第n次调用 addMessage之后，各个指针的情况为

可以看到，调用n次addMessage，flushedEntry指针一直指向NULL，表示现在还未有节点需要写出到Socket缓冲区，而unFushedEntry之后有n个节点，表示当前还有n个节点尚未写出到Socket缓冲区中去

5. flush：刷新写队列

不管调用channel.flush()，还是ctx.flush()，最终都会落地到pipeline中的head节点

HeadContext

@Override
public void flush(ChannelHandlerContext ctx) throws Exception {
    unsafe.flush();
}

之后进入到AbstractUnsafe

AbstractUnsafe

public final void flush() {
   assertEventLoop();

   ChannelOutboundBuffer outboundBuffer = this.outboundBuffer;
   if (outboundBuffer == null) {
       return;
   }

   outboundBuffer.addFlush();
   flush0();
}

flush方法中，先调用 outboundBuffer.addFlush();

ChannelOutboundBuffer

public void addFlush() {
    Entry entry = unflushedEntry;
    if (entry != null) {
        if (flushedEntry == null) {
            flushedEntry = entry;
        }
        do {
            flushed ++;
            if (!entry.promise.setUncancellable()) {
                int pending = entry.cancel();
                decrementPendingOutboundBytes(pending, false, true);
            }
            entry = entry.next;
        } while (entry != null);
        unflushedEntry = null;
    }
}

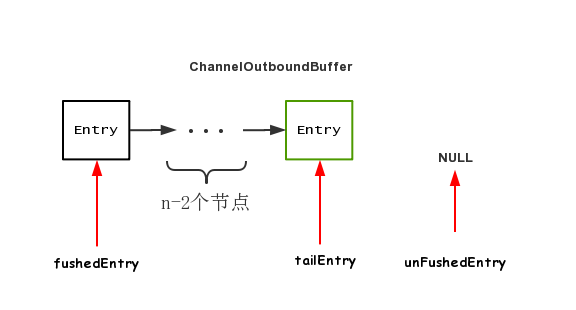

可以结合前面的图来看，首先拿到 unflushedEntry 指针，然后将 flushedEntry 指向unflushedEntry所指向的节点，调用完毕之后，三个指针的情况如下所示

相当于所有的节点都即将开始推送出去

接下来，调用 flush0();

AbstractUnsafe

1
2
3

protected void flush0() {
    doWrite(outboundBuffer);
}

发现这里的核心代码就一个 doWrite，继续跟

AbstractNioByteChannel

protected void doWrite(ChannelOutboundBuffer in) throws Exception {
    int writeSpinCount = -1;

    boolean setOpWrite = false;
    for (;;) {
        // 拿到第一个需要flush的节点的数据
        Object msg = in.current();

        if (msg instanceof ByteBuf) {
            // 强转为ByteBuf，若发现没有数据可读，直接删除该节点
            ByteBuf buf = (ByteBuf) msg;

            boolean done = false;
            long flushedAmount = 0;
            // 拿到自旋锁迭代次数
            if (writeSpinCount == -1) {
                writeSpinCount = config().getWriteSpinCount();
            }
            // 自旋，将当前节点写出
            for (int i = writeSpinCount - 1; i >= 0; i --) {
                int localFlushedAmount = doWriteBytes(buf);
                if (localFlushedAmount == 0) {
                    setOpWrite = true;
                    break;
                }

                flushedAmount += localFlushedAmount;
                if (!buf.isReadable()) {
                    done = true;
                    break;
                }
            }

            in.progress(flushedAmount);

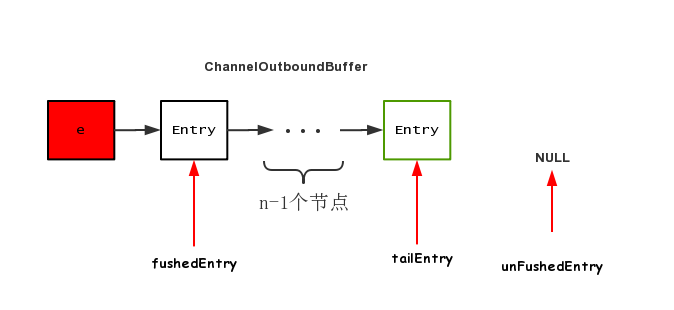

            // 写完之后，将当前节点删除
            if (done) {
                in.remove();
            } else {
                break;
            }
        }
    }
}

这里略微有点复杂，我们分析一下

1.第一步，调用current()先拿到第一个需要flush的节点的数据

ChannelOutBoundBuffer

public Object current() {
    Entry entry = flushedEntry;
    if (entry == null) {
        return null;
    }

    return entry.msg;
}

2.第二步,拿到自旋锁的迭代次数

1
2
3

if (writeSpinCount == -1) {
    writeSpinCount = config().getWriteSpinCount();
}

3.自旋的方式将ByteBuf写出到jdk nio的Channel

for (int i = writeSpinCount - 1; i >= 0; i --) {
    int localFlushedAmount = doWriteBytes(buf);
    if (localFlushedAmount == 0) {
        setOpWrite = true;
        break;
    }

    flushedAmount += localFlushedAmount;
    if (!buf.isReadable()) {
        done = true;
        break;
    }
}

doWriteBytes 方法跟进去

protected int doWriteBytes(ByteBuf buf) throws Exception {
    final int expectedWrittenBytes = buf.readableBytes();
    return buf.readBytes(javaChannel(), expectedWrittenBytes);
}

我们发现，出现了 javaChannel()，表明已经进入到了jdk nio Channel的领域，我们来看看 buf.readBytes(javaChannel(), expectedWrittenBytes);

public int readBytes(GatheringByteChannel out, int length) throws IOException {
    this.checkReadableBytes(length);
    int readBytes = this.getBytes(this.readerIndex, out, length);
    this.readerIndex += readBytes;
    return readBytes;
}

我们来看关键代码 this.getBytes(this.readerIndex, out, length)

private int getBytes(int index, GatheringByteChannel out, int length, boolean internal) throws IOException {
    this.checkIndex(index, length);
    if (length == 0) {
        return 0;
    } else {
        ByteBuffer tmpBuf;
        if (internal) {
            tmpBuf = this.internalNioBuffer();
        } else {
            tmpBuf = ((ByteBuffer)this.memory).duplicate();
        }

        index = this.idx(index);
        tmpBuf.clear().position(index).limit(index + length);
        //将tmpBuf中的数据写到out中
        return out.write(tmpBuf);
    }
}

我们来看看out.write(tmpBuf)

public int write(ByteBuffer src) throws IOException {
    ensureOpen();
    if (!writable)
        throw new NonWritableChannelException();
    synchronized (positionLock) {
        int n = 0;
        int ti = -1;
        try {
            begin();
            ti = threads.add();
            if (!isOpen())
                return 0;
            do {
                n = IOUtil.write(fd, src, -1, nd);
            } while ((n == IOStatus.INTERRUPTED) && isOpen());
            return IOStatus.normalize(n);
        } finally {
            threads.remove(ti);
            end(n > 0);
            assert IOStatus.check(n);
        }
    }
}

和read实现一样，SocketChannelImpl的write方法通过IOUtil的write实现：关键代码 n = IOUtil.write(fd, src, -1, nd);

static int write(FileDescriptor var0, ByteBuffer var1, long var2, NativeDispatcher var4) throws IOException {
    //如果是DirectBuffer，直接写，将堆外缓存中的数据拷贝到内核缓存中进行发送
    if (var1 instanceof DirectBuffer) {
        return writeFromNativeBuffer(var0, var1, var2, var4);
    } else {
        //非DirectBuffer
        //获取已经读取到的位置
        int var5 = var1.position();
        //获取可以读到的位置
        int var6 = var1.limit();

        assert var5 <= var6;
        //申请一个原buffer可读大小的DirectByteBuffer
        int var7 = var5 <= var6 ? var6 - var5 : 0;
        ByteBuffer var8 = Util.getTemporaryDirectBuffer(var7);

        int var10;
        try {

            var8.put(var1);
            var8.flip();
            var1.position(var5);
            //通过DirectBuffer写，将堆外缓存的数据拷贝到内核缓存中进行发送
            int var9 = writeFromNativeBuffer(var0, var8, var2, var4);
            if (var9 > 0) {
                var1.position(var5 + var9);
            }

            var10 = var9;
        } finally {
            //回收分配的DirectByteBuffer
            Util.offerFirstTemporaryDirectBuffer(var8);
        }

        return var10;
    }
}

代码逻辑我们就不再讲了，代码注释已经很清楚了，这里我们关注一点，我们可以看看我们前面的一个方法 filterOutboundMessage()，将待写入的对象过滤，把非ByteBuf对象和FileRegion过滤，把所有的非直接内存转换成直接内存DirectBuffer

说明到了这一步所有的 var1 意境是直接内存DirectBuffer，就不需要走到else，就不需要write两次了

4.删除该节点

节点的数据已经写入完毕，接下来就需要删除该节点

ChannelOutBoundBuffer

public boolean remove() {
    Entry e = flushedEntry;
    Object msg = e.msg;

    ChannelPromise promise = e.promise;
    int size = e.pendingSize;

    removeEntry(e);

    if (!e.cancelled) {
        ReferenceCountUtil.safeRelease(msg);
        safeSuccess(promise);
    }

    // recycle the entry
    e.recycle();

    return true;
}

首先拿到当前被flush掉的节点(flushedEntry所指)，然后拿到该节点的回调对象 ChannelPromise, 调用 removeEntry()方法移除该节点

private void removeEntry(Entry e) {
    if (-- flushed == 0) {
        flushedEntry = null;
        if (e == tailEntry) {
            tailEntry = null;
            unflushedEntry = null;
        }
    } else {
        flushedEntry = e.next;
    }
}

这里的remove是逻辑移除，只是将flushedEntry指针移到下个节点，调用完毕之后，节点图示如下

6. writeAndFlush: 写队列并刷新

理解了write和flush这两个过程，writeAndFlush 也就不难了

public final ChannelFuture writeAndFlush(Object msg) {
    return tail.writeAndFlush(msg);
}

public ChannelFuture writeAndFlush(Object msg) {
    return writeAndFlush(msg, newPromise());
}

public ChannelFuture writeAndFlush(Object msg, ChannelPromise promise) {
    write(msg, true, promise);

    return promise;
}

private void write(Object msg, boolean flush, ChannelPromise promise) {
    AbstractChannelHandlerContext next = findContextOutbound();
    EventExecutor executor = next.executor();
    if (executor.inEventLoop()) {
        if (flush) {
            next.invokeWriteAndFlush(m, promise);
        } else {
            next.invokeWrite(m, promise);
        }
    }
}

可以看到，最终，通过一个boolean变量，表示是调用 invokeWriteAndFlush，还是 invokeWrite，invokeWrite便是我们上文中的write过程

private void invokeWriteAndFlush(Object msg, ChannelPromise promise) {
    invokeWrite0(msg, promise);
    invokeFlush0();
}

可以看到，最终调用的底层方法和单独调用 write 和 flush 是一样的

private void invokeWrite(Object msg, ChannelPromise promise) {
        invokeWrite0(msg, promise);
}

private void invokeFlush(Object msg, ChannelPromise promise) {
        invokeFlush0(msg, promise);
}

由此看来，invokeWriteAndFlush基本等价于write方法之后再来一次flush

7. 总结

1.pipeline中的编码器原理是创建一个ByteBuf,将java对象转换为ByteBuf，然后再把ByteBuf继续向前传递
2.调用write方法并没有将数据写到Socket缓冲区中，而是写到了一个单向链表的数据结构中，flush才是真正的写出
3.writeAndFlush等价于先将数据写到netty的缓冲区，再将netty缓冲区中的数据写到Socket缓冲区中，写的过程与并发编程类似，用自旋锁保证写成功
4.netty中的缓冲区中的ByteBuf为DirectByteBuf
