1. flink中的状态

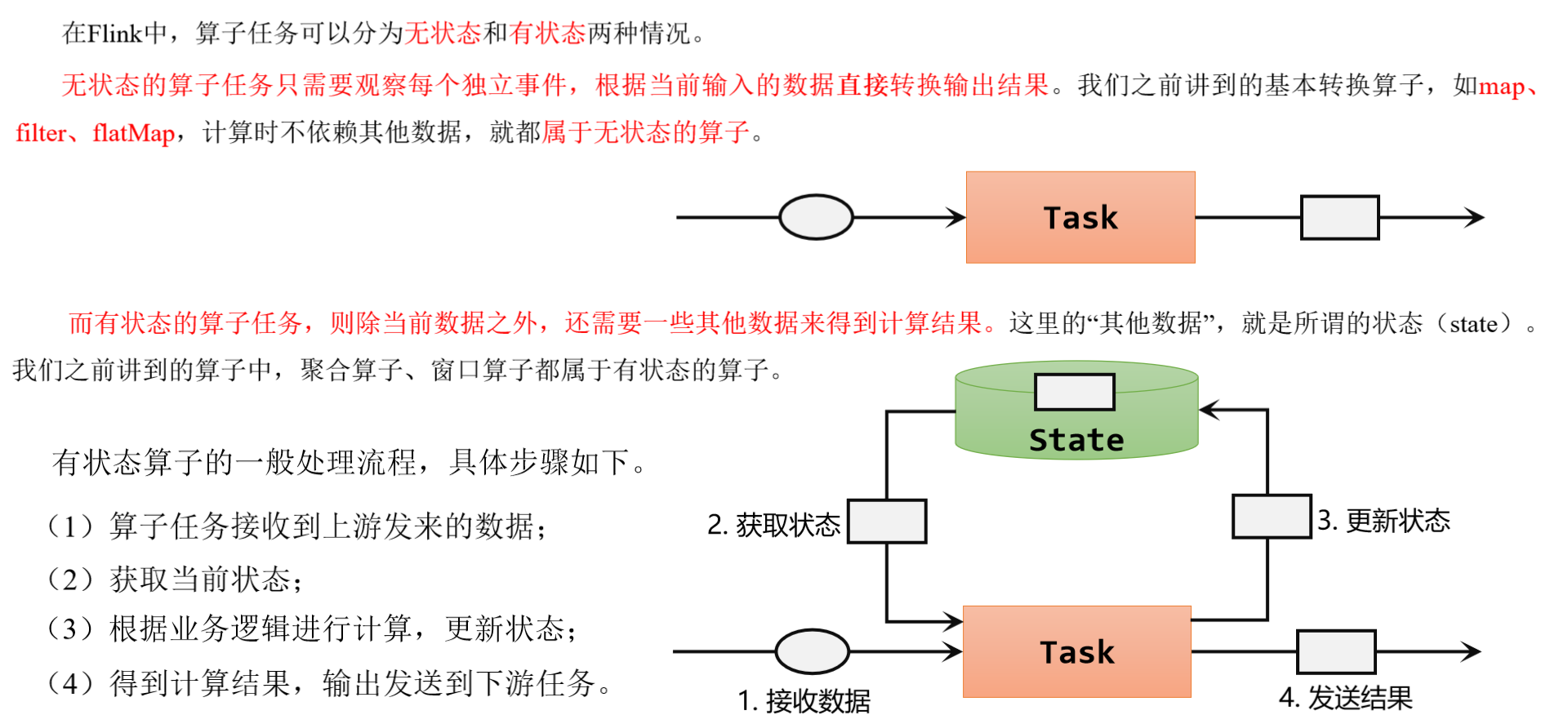

1.1 概述
1.2 状态分类
Flink的状态有两种：托管状态（Managed State）和原始状态（Raw State）。托管状态就是由Flink统一管理的，状态的存储访问、故障恢复和重组等一系列问题都由Flink实现，我们只要调接口就可以；而原始状态则是自定义的，相当于就是开辟了一块内存，需要我们自己管理，实现状态的序列化和故障恢复。
通常我们采用Flink托管状态来实现需求。
在Flink中，一个算子任务会按照并行度分为多个并行子任务执行，而不同的子任务会占据不同的任务槽（task slot）。由于不同的slot在计算资源上是物理隔离的，所以Flink能管理的状态在并行任务间是无法共享的，每个状态只能针对当前子任务的实例有效。
而很多有状态的操作（比如聚合、窗口）都是要先做keyBy进行按键分区的。按键分区之后，任务所进行的所有计算都应该只针对当前key有效，所以状态也应该按照key彼此隔离。在这种情况下，状态的访问方式又会有所不同。
基于这样的想法，我们又可以将托管状态分为两类：算子状态和按键分区状态。
另外，也可以通过富函数类（Rich Function）来自定义Keyed State，所以只要提供了富函数类接口的算子，也都可以使用Keyed State。所以即使是map、filter这样无状态的基本转换算子，我们也可以通过富函数类给它们“追加”Keyed State。比如RichMapFunction、RichFilterFunction。在富函数中，我们可以调用.getRuntimeContext()获取当前的运行时上下文（RuntimeContext），进而获取到访问状态的句柄；这种富函数中自定义的状态也是Keyed State。从这个角度讲，Flink中所有的算子都可以是有状态的。

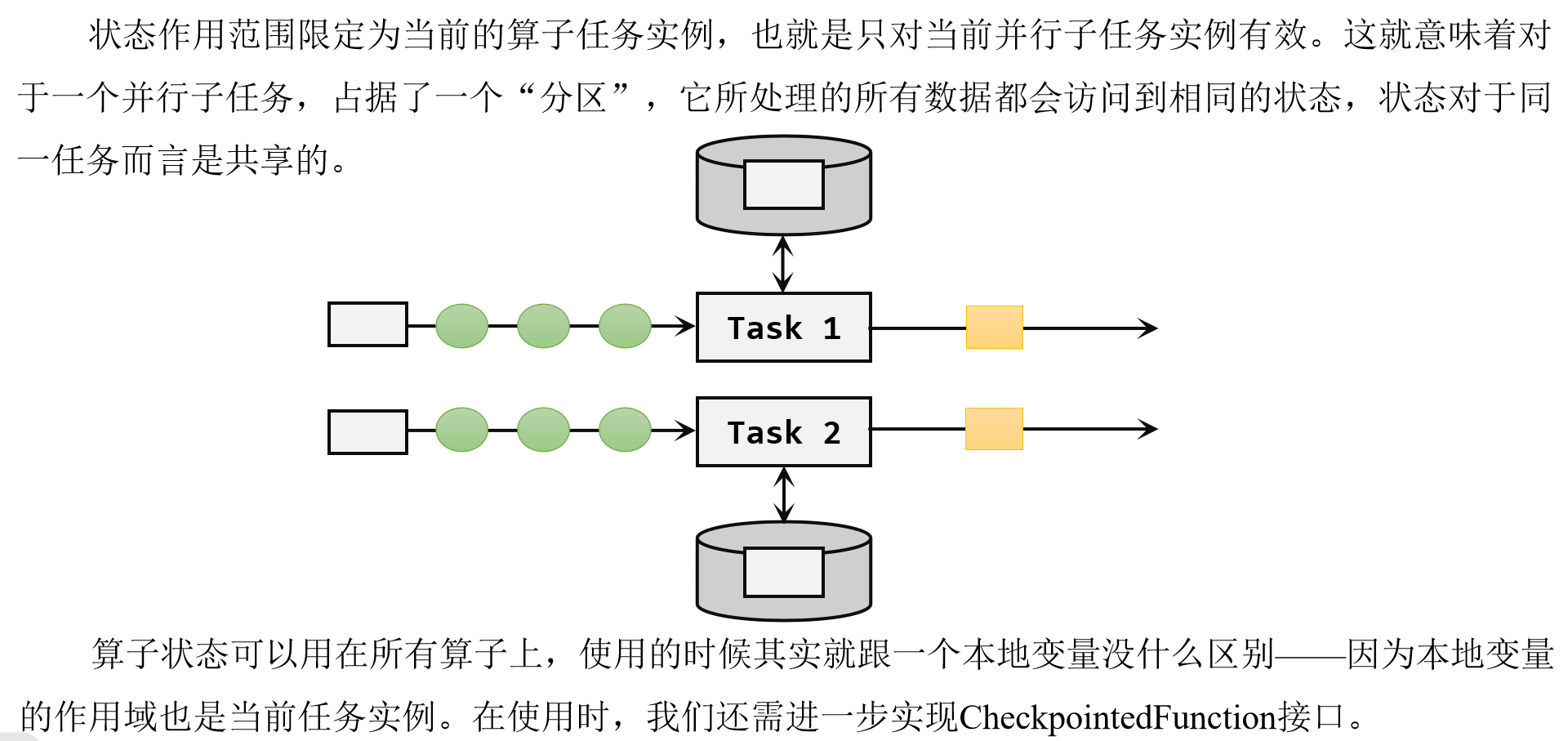

无论是Keyed State还是Operator State，它们都是在本地实例上维护的，也就是说每个并行子任务维护着对应的状态，算子的子任务之间状态不共享。
2. 按键分区的状态

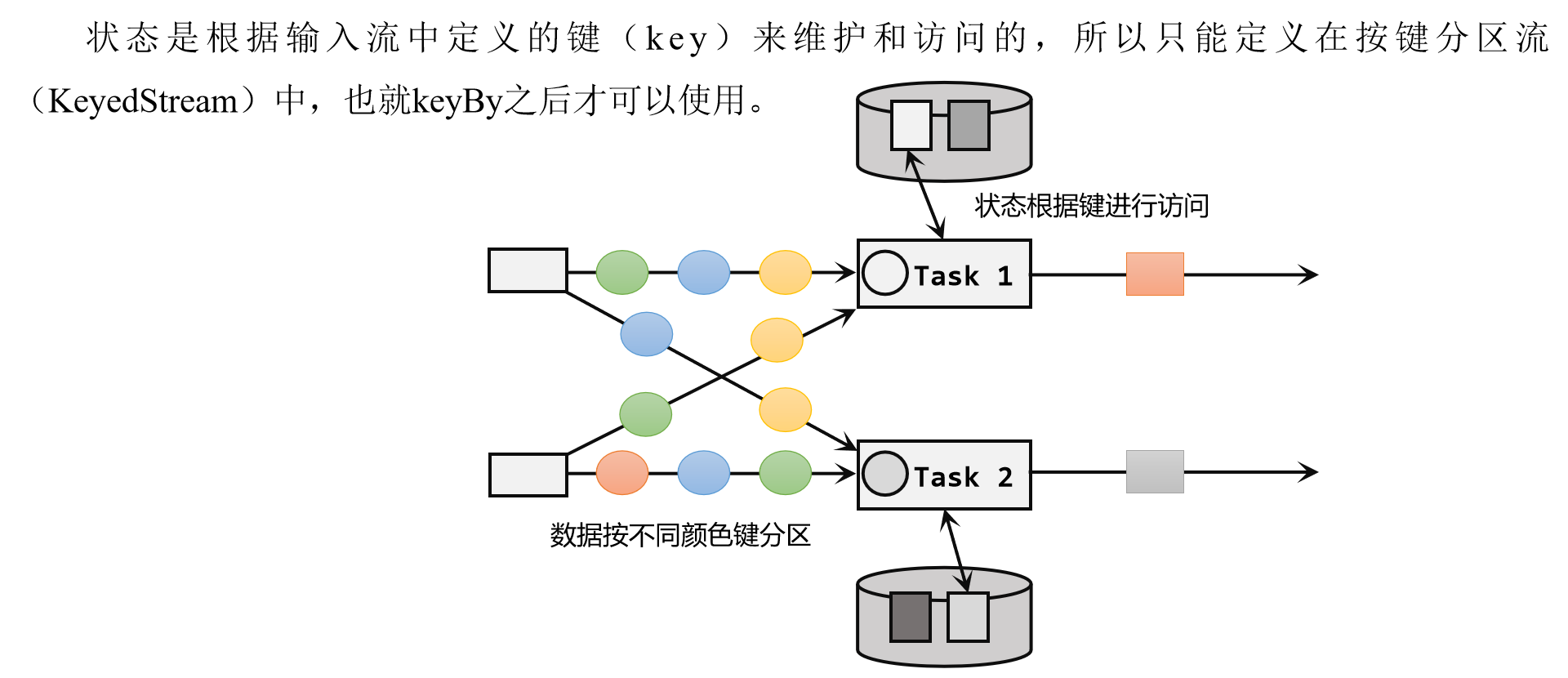

按键分区状态（Keyed State）顾名思义，是任务按照键（key）来访问和维护的状态。它的特点非常鲜明，就是以key为作用范围进行隔离。
需要注意，使用Keyed State必须基于KeyedStream。没有进行keyBy分区的DataStream，即使转换算子实现了对应的富函数类，也不能通过运行时上下文访问Keyed State。
2.1 值状态ValueState
顾名思义，状态中只保存一个“值”（value）。ValueState本身是一个接口，源码中定义如下：
1
2
3
4
| public interface ValueState<T> extends State {
T value() throws IOException;
void update(T value) throws IOException;
}
|
这里的T是泛型，表示状态的数据内容可以是任何具体的数据类型。如果想要保存一个长整型值作为状态，那么类型就是ValueState。
我们可以在代码中读写值状态，实现对于状态的访问和更新。
在具体使用时，为了让运行时上下文清楚到底是哪个状态，我们还需要创建一个“状态描述器”（StateDescriptor）来提供状态的基本信息。例如源码中，ValueState的状态描述器构造方法如下：
1
2
3
| public ValueStateDescriptor(String name, Class<T> typeClass) {
super(name, typeClass, null);
}
|
这里需要传入状态的名称和类型——这跟我们声明一个变量时做的事情完全一样。
案例需求：检测每种传感器的水位值，如果连续的两个水位值超过10，就输出报警。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
| public class KeyedValueStateDemo {
public static void main(String[] args) throws Exception {
StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
env.setParallelism(1);
SingleOutputStreamOperator<WaterSensor> sensorDS = env
.socketTextStream("hadoop102", 7777)
.map(new WaterSensorMapFunction())
.assignTimestampsAndWatermarks(
WatermarkStrategy
.<WaterSensor>forBoundedOutOfOrderness(Duration.ofSeconds(3))
.withTimestampAssigner((element, ts) -> element.getTs() * 1000L)
);
sensorDS.keyBy(r -> r.getId())
.process(
new KeyedProcessFunction<String, WaterSensor, String>() {
ValueState<Integer> lastVcState;
@Override
public void open(Configuration parameters) throws Exception {
super.open(parameters);
lastVcState = getRuntimeContext().getState(new ValueStateDescriptor<Integer>("lastVcState", Types.INT));
}
@Override
public void processElement(WaterSensor value, Context ctx, Collector<String> out) throws Exception {
int lastVc = lastVcState.value() == null ? 0 : lastVcState.value();
Integer vc = value.getVc();
if (Math.abs(vc - lastVc) > 10) {
out.collect("传感器=" + value.getId() + "==>当前水位值=" + vc + ",与上一条水位值=" + lastVc + ",相差超过10！！！！");
}
lastVcState.update(vc);
}
}
)
.print();
env.execute();
}
}
|
2.2 List状态ListState
将需要保存的数据，以列表（List）的形式组织起来。在ListState接口中同样有一个类型参数T，表示列表中数据的类型。ListState也提供了一系列的方法来操作状态，使用方式与一般的List非常相似。
Iterable get()：获取当前的列表状态，返回的是一个可迭代类型Iterable；
update(List values)：传入一个列表values，直接对状态进行覆盖；
add(T value)：在状态列表中添加一个元素value；
addAll(List values)：向列表中添加多个元素，以列表values形式传入。
类似地，ListState的状态描述器就叫作ListStateDescriptor，用法跟ValueStateDescriptor完全一致。
案例:针对每种传感器输出最高的3个水位值
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
| public class KeyedListStateDemo {
public static void main(String[] args) throws Exception {
StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
env.setParallelism(1);
SingleOutputStreamOperator<WaterSensor> sensorDS = env
.socketTextStream("hadoop102", 7777)
.map(new WaterSensorMapFunction())
.assignTimestampsAndWatermarks(
WatermarkStrategy
.<WaterSensor>forBoundedOutOfOrderness(Duration.ofSeconds(3))
.withTimestampAssigner((element, ts) -> element.getTs() * 1000L)
);
sensorDS.keyBy(r -> r.getId())
.process(
new KeyedProcessFunction<String, WaterSensor, String>() {
ListState<Integer> vcListState;
@Override
public void open(Configuration parameters) throws Exception {
super.open(parameters);
vcListState = getRuntimeContext().getListState(new ListStateDescriptor<Integer>("vcListState", Types.INT));
}
@Override
public void processElement(WaterSensor value, Context ctx, Collector<String> out) throws Exception {
vcListState.add(value.getVc());
Iterable<Integer> vcListIt = vcListState.get();
List<Integer> vcList = new ArrayList<>();
for (Integer vc : vcListIt) {
vcList.add(vc);
}
vcList.sort((o1, o2) -> o2 - o1);
if (vcList.size() > 3) {
vcList.remove(3);
}
out.collect("传感器id为" + value.getId() + ",最大的3个水位值=" + vcList.toString());
vcListState.update(vcList);
}
}
)
.print();
env.execute();
}
}
|
2.3 Map状态MapState
把一些键值对（key-value）作为状态整体保存起来，可以认为就是一组key-value映射的列表。对应的MapState<UK, UV>接口中，就会有UK、UV两个泛型，分别表示保存的key和value的类型。同样，MapState提供了操作映射状态的方法，与Map的使用非常类似。
UV get(UK key)：传入一个key作为参数，查询对应的value值；
put(UK key, UV value)：传入一个键值对，更新key对应的value值；
putAll(Map<UK, UV> map)：将传入的映射map中所有的键值对，全部添加到映射状态中；
remove(UK key)：将指定key对应的键值对删除；
boolean contains(UK key)：判断是否存在指定的key，返回一个boolean值。
另外，MapState也提供了获取整个映射相关信息的方法；
Iterable<Map.Entry<UK, UV>> entries()：获取映射状态中所有的键值对；
Iterable keys()：获取映射状态中所有的键（key），返回一个可迭代Iterable类型；
Iterable values()：获取映射状态中所有的值（value），返回一个可迭代Iterable类型；
boolean isEmpty()：判断映射是否为空，返回一个boolean值。
案例需求：统计每种传感器每种水位值出现的次数。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
| public class KeyedMapStateDemo {
public static void main(String[] args) throws Exception {
StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
env.setParallelism(1);
SingleOutputStreamOperator<WaterSensor> sensorDS = env
.socketTextStream("hadoop102", 7777)
.map(new WaterSensorMapFunction())
.assignTimestampsAndWatermarks(
WatermarkStrategy
.<WaterSensor>forBoundedOutOfOrderness(Duration.ofSeconds(3))
.withTimestampAssigner((element, ts) -> element.getTs() * 1000L)
);
sensorDS.keyBy(r -> r.getId())
.process(
new KeyedProcessFunction<String, WaterSensor, String>() {
MapState<Integer, Integer> vcCountMapState;
@Override
public void open(Configuration parameters) throws Exception {
super.open(parameters);
vcCountMapState = getRuntimeContext().getMapState(new MapStateDescriptor<Integer, Integer>("vcCountMapState", Types.INT, Types.INT));
}
@Override
public void processElement(WaterSensor value, Context ctx, Collector<String> out) throws Exception {
Integer vc = value.getVc();
if (vcCountMapState.contains(vc)) {
Integer count = vcCountMapState.get(vc);
vcCountMapState.put(vc, ++count);
} else {
vcCountMapState.put(vc, 1);
}
StringBuilder outStr = new StringBuilder();
outStr.append("======================================\n");
outStr.append("传感器id为" + value.getId() + "\n");
for (Map.Entry<Integer, Integer> vcCount : vcCountMapState.entries()) {
outStr.append(vcCount.toString() + "\n");
}
outStr.append("======================================\n");
out.collect(outStr.toString());
}
}
)
.print();
env.execute();
}
}
|
2.4 归约状态ReducingState
类似于值状态（Value），不过需要对添加进来的所有数据进行归约，将归约聚合之后的值作为状态保存下来。ReducingState这个接口调用的方法类似于ListState，只不过它保存的只是一个聚合值，所以调用.add()方法时，不是在状态列表里添加元素，而是直接把新数据和之前的状态进行归约，并用得到的结果更新状态。
归约逻辑的定义，是在归约状态描述器（ReducingStateDescriptor）中，通过传入一个归约函数（ReduceFunction）来实现的。这里的归约函数，就是我们之前介绍reduce聚合算子时讲到的ReduceFunction，所以状态类型跟输入的数据类型是一样的。
1
2
3
| public ReducingStateDescriptor(
String name, ReduceFunction<T> reduceFunction, Class<T> typeClass) {...}
|
这里的描述器有三个参数，其中第二个参数就是定义了归约聚合逻辑的ReduceFunction，另外两个参数则是状态的名称和类型。
案例：计算每种传感器的水位和
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| ......
.process(new KeyedProcessFunction<String， WaterSensor， Integer>() {
private ReducingState<Integer> sumVcState;
@Override
public void open(Configuration parameters) throws Exception {
sumVcState = this
.getRuntimeContext()
.getReducingState(new ReducingStateDescriptor<Integer>("sumVcState"，Integer::sum，Integer.class));
}
@Override
public void processElement(WaterSensor value， Context ctx， Collector<Integer> out) throws Exception {
sumVcState.add(value.getVc());
out.collect(sumVcState.get());
}
})
|
2.5 聚合状态AggregatingState
与归约状态非常类似，聚合状态也是一个值，用来保存添加进来的所有数据的聚合结果。与ReducingState不同的是，它的聚合逻辑是由在描述器中传入一个更加一般化的聚合函数（AggregateFunction）来定义的；这也就是之前我们讲过的AggregateFunction，里面通过一个累加器（Accumulator）来表示状态，所以聚合的状态类型可以跟添加进来的数据类型完全不同，使用更加灵活。
同样地，AggregatingState接口调用方法也与ReducingState相同，调用.add()方法添加元素时，会直接使用指定的AggregateFunction进行聚合并更新状态。
案例需求：计算每种传感器的平均水位
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
| public class KeyedAggregatingStateDemo {
public static void main(String[] args) throws Exception {
StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
env.setParallelism(1);
SingleOutputStreamOperator<WaterSensor> sensorDS = env
.socketTextStream("hadoop102", 7777)
.map(new WaterSensorMapFunction())
.assignTimestampsAndWatermarks(
WatermarkStrategy
.<WaterSensor>forBoundedOutOfOrderness(Duration.ofSeconds(3))
.withTimestampAssigner((element, ts) -> element.getTs() * 1000L)
);
sensorDS.keyBy(r -> r.getId())
.process(
new KeyedProcessFunction<String, WaterSensor, String>() {
AggregatingState<Integer, Double> vcAvgAggregatingState;
@Override
public void open(Configuration parameters) throws Exception {
super.open(parameters);
vcAvgAggregatingState = getRuntimeContext()
.getAggregatingState(
new AggregatingStateDescriptor<Integer, Tuple2<Integer, Integer>, Double>(
"vcAvgAggregatingState",
new AggregateFunction<Integer, Tuple2<Integer, Integer>, Double>() {
@Override
public Tuple2<Integer, Integer> createAccumulator() {
return Tuple2.of(0, 0);
}
@Override
public Tuple2<Integer, Integer> add(Integer value, Tuple2<Integer, Integer> accumulator) {
return Tuple2.of(accumulator.f0 + value, accumulator.f1 + 1);
}
@Override
public Double getResult(Tuple2<Integer, Integer> accumulator) {
return accumulator.f0 * 1D / accumulator.f1;
}
@Override
public Tuple2<Integer, Integer> merge(Tuple2<Integer, Integer> a, Tuple2<Integer, Integer> b) {
return null;
}
},
Types.TUPLE(Types.INT, Types.INT))
);
}
@Override
public void processElement(WaterSensor value, Context ctx, Collector<String> out) throws Exception {
vcAvgAggregatingState.add(value.getVc());
Double vcAvg = vcAvgAggregatingState.get();
out.collect("传感器id为" + value.getId() + ",平均水位值=" + vcAvg);
}
}
)
.print();
env.execute();
}
}
|
2.6 状态生存时间TTL
在实际应用中，很多状态会随着时间的推移逐渐增长，如果不加以限制，最终就会导致存储空间的耗尽。一个优化的思路是直接在代码中调用.clear()方法去清除状态，但是有时候我们的逻辑要求不能直接清除。这时就需要配置一个状态的“生存时间”（time-to-live，TTL），当状态在内存中存在的时间超出这个值时，就将它清除。
具体实现上，如果用一个进程不停地扫描所有状态看是否过期，显然会占用大量资源做无用功。状态的失效其实不需要立即删除，所以我们可以给状态附加一个属性，也就是状态的“失效时间”。状态创建的时候，设置 失效时间 = 当前时间 + TTL；之后如果有对状态的访问和修改，我们可以再对失效时间进行更新；当设置的清除条件被触发时（比如，状态被访问的时候，或者每隔一段时间扫描一次失效状态），就可以判断状态是否失效、从而进行清除了。
配置状态的TTL时，需要创建一个StateTtlConfig配置对象，然后调用状态描述器的.enableTimeToLive()方法启动TTL功能。
1
2
3
4
5
6
7
8
9
| StateTtlConfig ttlConfig = StateTtlConfig
.newBuilder(Time.seconds(10))
.setUpdateType(StateTtlConfig.UpdateType.OnCreateAndWrite)
.setStateVisibility(StateTtlConfig.StateVisibility.NeverReturnExpired)
.build();
ValueStateDescriptor<String> stateDescriptor = new ValueStateDescriptor<>("my state", String.class);
stateDescriptor.enableTimeToLive(ttlConfig);
|
这里用到了几个配置项：
状态TTL配置的构造器方法，必须调用，返回一个Builder之后再调用.build()方法就可以得到StateTtlConfig了。方法需要传入一个Time作为参数，这就是设定的状态生存时间。
设置更新类型。更新类型指定了什么时候更新状态失效时间，这里的OnCreateAndWrite表示只有创建状态和更改状态（写操作）时更新失效时间。另一种类型OnReadAndWrite则表示无论读写操作都会更新失效时间，也就是只要对状态进行了访问，就表明它是活跃的，从而延长生存时间。这个配置默认为OnCreateAndWrite。
设置状态的可见性。所谓的“状态可见性”，是指因为清除操作并不是实时的，所以当状态过期之后还有可能继续存在，这时如果对它进行访问，能否正常读取到就是一个问题了。这里设置的NeverReturnExpired是默认行为，表示从不返回过期值，也就是只要过期就认为它已经被清除了，应用不能继续读取；这在处理会话或者隐私数据时比较重要。对应的另一种配置是ReturnExpireDefNotCleanedUp，就是如果过期状态还存在，就返回它的值。
除此之外，TTL配置还可以设置在保存检查点（checkpoint）时触发清除操作，或者配置增量的清理（incremental cleanup），还可以针对RocksDB状态后端使用压缩过滤器（compaction filter）进行后台清理。这里需要注意，目前的TTL设置只支持处理时间。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
| public class StateTTLDemo {
public static void main(String[] args) throws Exception {
StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
env.setParallelism(1);
SingleOutputStreamOperator<WaterSensor> sensorDS = env
.socketTextStream("hadoop102", 7777)
.map(new WaterSensorMapFunction())
.assignTimestampsAndWatermarks(
WatermarkStrategy
.<WaterSensor>forBoundedOutOfOrderness(Duration.ofSeconds(3))
.withTimestampAssigner((element, ts) -> element.getTs() * 1000L)
);
sensorDS.keyBy(r -> r.getId())
.process(
new KeyedProcessFunction<String, WaterSensor, String>() {
ValueState<Integer> lastVcState;
@Override
public void open(Configuration parameters) throws Exception {
super.open(parameters);
StateTtlConfig stateTtlConfig = StateTtlConfig
.newBuilder(Time.seconds(5))
.setUpdateType(StateTtlConfig.UpdateType.OnReadAndWrite)
.setStateVisibility(StateTtlConfig.StateVisibility.NeverReturnExpired)
.build();
ValueStateDescriptor<Integer> stateDescriptor = new ValueStateDescriptor<>("lastVcState", Types.INT);
stateDescriptor.enableTimeToLive(stateTtlConfig);
this.lastVcState = getRuntimeContext().getState(stateDescriptor);
}
@Override
public void processElement(WaterSensor value, Context ctx, Collector<String> out) throws Exception {
Integer lastVc = lastVcState.value();
out.collect("key=" + value.getId() + ",状态值=" + lastVc);
if (value.getVc() > 10) {
lastVcState.update(value.getVc());
}
}
}
)
.print();
env.execute();
}
}
|
3. 算子状态
算子状态（Operator State）就是一个算子并行实例上定义的状态，作用范围被限定为当前算子任务。算子状态跟数据的key无关，所以不同key的数据只要被分发到同一个并行子任务，就会访问到同一个Operator State。
算子状态的实际应用场景不如Keyed State多，一般用在Source或Sink等与外部系统连接的算子上，或者完全没有key定义的场景。比如Flink的Kafka连接器中，就用到了算子状态。
当算子的并行度发生变化时，算子状态也支持在并行的算子任务实例之间做重组分配。根据状态的类型不同，重组分配的方案也会不同。
算子状态也支持不同的结构类型，主要有三种：ListState、UnionListState和BroadcastState。
3.1 列表状态ListState
与Keyed State中的ListState一样，将状态表示为一组数据的列表。
与Keyed State中的列表状态的区别是：在算子状态的上下文中，不会按键（key）分别处理状态，所以每一个并行子任务上只会保留一个“列表”（list），也就是当前并行子任务上所有状态项的集合。列表中的状态项就是可以重新分配的最细粒度，彼此之间完全独立。
当算子并行度进行缩放调整时，算子的列表状态中的所有元素项会被统一收集起来，相当于把多个分区的列表合并成了一个“大列表”，然后再均匀地分配给所有并行任务。这种“均匀分配”的具体方法就是“轮询”（round-robin），与之前介绍的rebanlance数据传输方式类似，是通过逐一“发牌”的方式将状态项平均分配的。这种方式也叫作“平均分割重组”（even-split redistribution）。
算子状态中不会存在“键组”（key group）这样的结构，所以为了方便重组分配，就把它直接定义成了“列表”（list）。这也就解释了，为什么算子状态中没有最简单的值状态（ValueState）。
案例实操：在map算子中计算数据的个数。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
| public class OperatorListStateDemo {
public static void main(String[] args) throws Exception {
StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
env.setParallelism(2);
env
.socketTextStream("hadoop102", 7777)
.map(new MyCountMapFunction())
.print();
env.execute();
}
public static class MyCountMapFunction implements MapFunction<String, Long>, CheckpointedFunction {
private Long count = 0L;
private ListState<Long> state;
@Override
public Long map(String value) throws Exception {
return ++count;
}
@Override
public void snapshotState(FunctionSnapshotContext context) throws Exception {
System.out.println("snapshotState...");
state.clear();
state.add(count);
}
@Override
public void initializeState(FunctionInitializationContext context) throws Exception {
System.out.println("initializeState...");
state = context
.getOperatorStateStore()
.getListState(new ListStateDescriptor<Long>("state", Types.LONG));
if (context.isRestored()) {
for (Long c : state.get()) {
count += c;
}
}
}
}
}
|
3.2 联合列表状态UnionListState
与ListState类似，联合列表状态也会将状态表示为一个列表。它与常规列表状态的区别在于，算子并行度进行缩放调整时对于状态的分配方式不同。
UnionListState的重点就在于“联合”（union）。在并行度调整时，常规列表状态是轮询分配状态项，而联合列表状态的算子则会直接广播状态的完整列表。这样，并行度缩放之后的并行子任务就获取到了联合后完整的“大列表”，可以自行选择要使用的状态项和要丢弃的状态项。这种分配也叫作“联合重组”（union redistribution）。如果列表中状态项数量太多，为资源和效率考虑一般不建议使用联合重组的方式。
使用方式同ListState，区别在如下标红部分：
1
2
3
| state = context
.getOperatorStateStore()
.getUnionListState(new ListStateDescriptor<Long>("union-state", Types.LONG));
|
3.3 广播状态BroadcasrState
有时我们希望算子并行子任务都保持同一份“全局”状态，用来做统一的配置和规则设定。这时所有分区的所有数据都会访问到同一个状态，状态就像被“广播”到所有分区一样，这种特殊的算子状态，就叫作广播状态（BroadcastState）。
因为广播状态在每个并行子任务上的实例都一样，所以在并行度调整的时候就比较简单，只要复制一份到新的并行任务就可以实现扩展；而对于并行度缩小的情况，可以将多余的并行子任务连同状态直接砍掉——因为状态都是复制出来的，并不会丢失。
案例实操：水位超过指定的阈值发送告警，阈值可以动态修改。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
| public class OperatorBroadcastStateDemo {
public static void main(String[] args) throws Exception {
StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
env.setParallelism(2);
SingleOutputStreamOperator<WaterSensor> sensorDS = env
.socketTextStream("hadoop102", 7777)
.map(new WaterSensorMapFunction());
DataStreamSource<String> configDS = env.socketTextStream("hadoop102", 8888);
MapStateDescriptor<String, Integer> broadcastMapState = new MapStateDescriptor<>("broadcast-state", Types.STRING, Types.INT);
BroadcastStream<String> configBS = configDS.broadcast(broadcastMapState);
BroadcastConnectedStream<WaterSensor, String> sensorBCS = sensorDS.connect(configBS);
sensorBCS
.process(
new BroadcastProcessFunction<WaterSensor, String, String>() {
@Override
public void processElement(WaterSensor value, ReadOnlyContext ctx, Collector<String> out) throws Exception {
ReadOnlyBroadcastState<String, Integer> broadcastState = ctx.getBroadcastState(broadcastMapState);
Integer threshold = broadcastState.get("threshold");
threshold = (threshold == null ? 0 : threshold);
if (value.getVc() > threshold) {
out.collect(value + ",水位超过指定的阈值：" + threshold + "!!!");
}
}
@Override
public void processBroadcastElement(String value, Context ctx, Collector<String> out) throws Exception {
BroadcastState<String, Integer> broadcastState = ctx.getBroadcastState(broadcastMapState);
broadcastState.put("threshold", Integer.valueOf(value));
}
}
)
.print();
env.execute();
}
}
|
4. 状态后端State Backends
在Flink中，状态的存储、访问以及维护，都是由一个可插拔的组件决定的，这个组件就叫作状态后端（state backend）。状态后端主要负责管理本地状态的存储方式和位置。
4.1 状态后端分类(HashMapStateBackend/RocksDB)
状态后端是一个“开箱即用”的组件，可以在不改变应用程序逻辑的情况下独立配置。Flink中提供了两类不同的状态后端，一种是“哈希表状态后端”（HashMapStateBackend），另一种是“内嵌RocksDB状态后端”（EmbeddedRocksDBStateBackend）。如果没有特别配置，系统默认的状态后端是HashMapStateBackend。
（1）哈希表状态后端（HashMapStateBackend）
HashMapStateBackend是把状态存放在内存里。具体实现上，哈希表状态后端在内部会直接把状态当作对象（objects），保存在Taskmanager的JVM堆上。普通的状态，以及窗口中收集的数据和触发器，都会以键值对的形式存储起来，所以底层是一个哈希表（HashMap），这种状态后端也因此得名。
（2）内嵌RocksDB状态后端（EmbeddedRocksDBStateBackend）
RocksDB是一种内嵌的key-value存储介质，可以把数据持久化到本地硬盘。配置EmbeddedRocksDBStateBackend后，会将处理中的数据全部放入RocksDB数据库中，RocksDB默认存储在TaskManager的本地数据目录里。
RocksDB的状态数据被存储为序列化的字节数组，读写操作需要序列化/反序列化，因此状态的访问性能要差一些。另外，因为做了序列化，key的比较也会按照字节进行，而不是直接调用.hashCode()和.equals()方法。
EmbeddedRocksDBStateBackend始终执行的是异步快照，所以不会因为保存检查点而阻塞数据的处理；而且它还提供了增量式保存检查点的机制，这在很多情况下可以大大提升保存效率。
4.2 如何选择正确的状态后端
HashMap和RocksDB两种状态后端最大的区别，就在于本地状态存放在哪里。
HashMapStateBackend是内存计算，读写速度非常快；但是，状态的大小会受到集群可用内存的限制，如果应用的状态随着时间不停地增长，就会耗尽内存资源。
而RocksDB是硬盘存储，所以可以根据可用的磁盘空间进行扩展，所以它非常适合于超级海量状态的存储。不过由于每个状态的读写都需要做序列化/反序列化，而且可能需要直接从磁盘读取数据，这就会导致性能的降低，平均读写性能要比HashMapStateBackend慢一个数量级。
4.3 状态后端的配置
