RocketMq：06-存储模型

1. 概览

RocketMq：05-(轻量级)名字服务 - 码界Musing (shuaifeihao.top)

消息存储和下⾯三个⽂件关系⾮常紧密：

数据⽂件 commitlog 消息主体以及元数据的存储主体；
消费⽂件 consumequeue 消息消费队列，引⼊的⽬的主要是提⾼消息消费的性能；
索引⽂件 indexfile 索引⽂件，提供了⼀种可以通过 key 或时间区间来查询消息。

RocketMQ 采⽤的是混合型的存储结构，Broker 单个实例下所有的队列共⽤⼀个数据⽂件（commitlog）来存储。

⽣产者发送消息⾄ Broker 端，然后 Broker 端使⽤同步或者异步的⽅式对消息刷盘持久化，保存⾄ commitlog ⽂件中。只要消息被刷盘持久化⾄磁盘⽂件 commitlog 中，那么⽣产者发送的消息就不会丢失。 Broker 端的后台服务线程会不停地分发请求并异步构建 consumequeue（消费⽂件）和 indexfile（索引⽂件）。

2. 数据文件

RocketMQ 的消息数据都会写⼊到数据⽂件中，我们称之为 commitlog 。

所有的消息都会顺序写⼊数据⽂件，当⽂件写满了，会写⼊下⼀个⽂件。

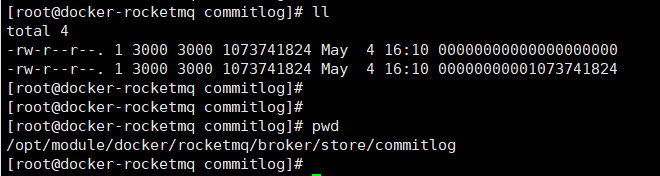

如上图所示，单个⽂件⼤⼩默认 1G , ⽂件名⻓度为 20 位，左边补零，剩余为起始偏移量，⽐如 00000000000000000000 代表了第⼀个⽂件，起始偏移量为 0 ，⽂件⼤⼩为1 G = 1073741824。

当第⼀个⽂件写满了，第⼆个⽂件为 00000000001073741824，起始偏移量为 1073741824，以此类推。

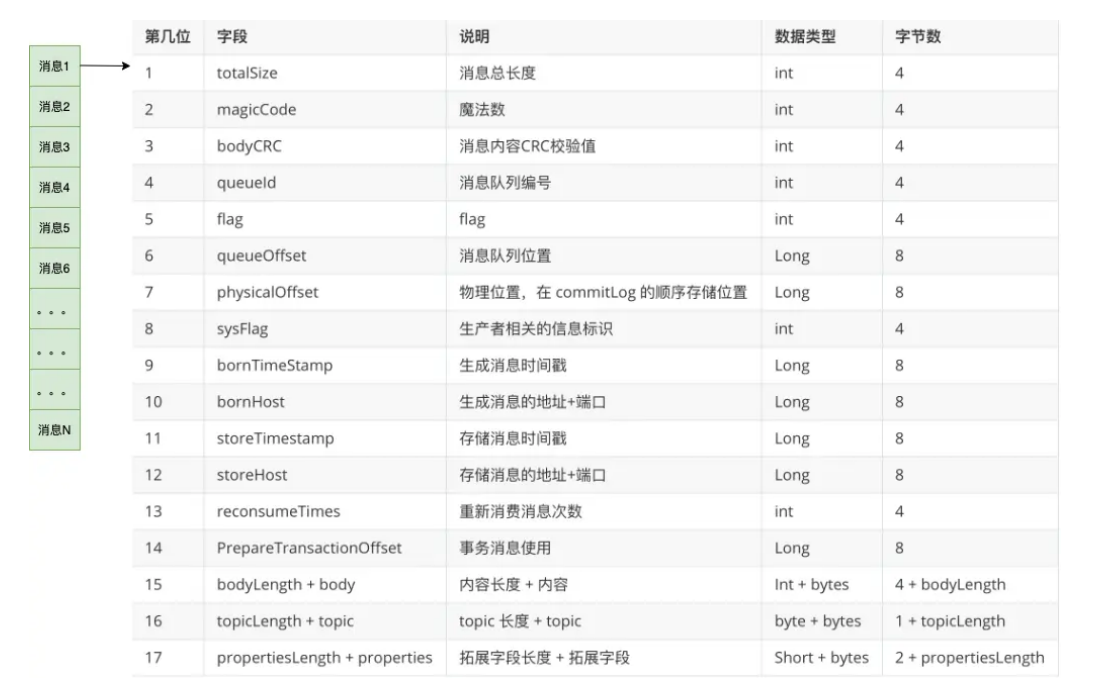

从上图中，我们可以看到消息是⼀条⼀条写⼊到⽂件，每条消息的格式是固定的。

这样设计有三点优势：

1、顺序写

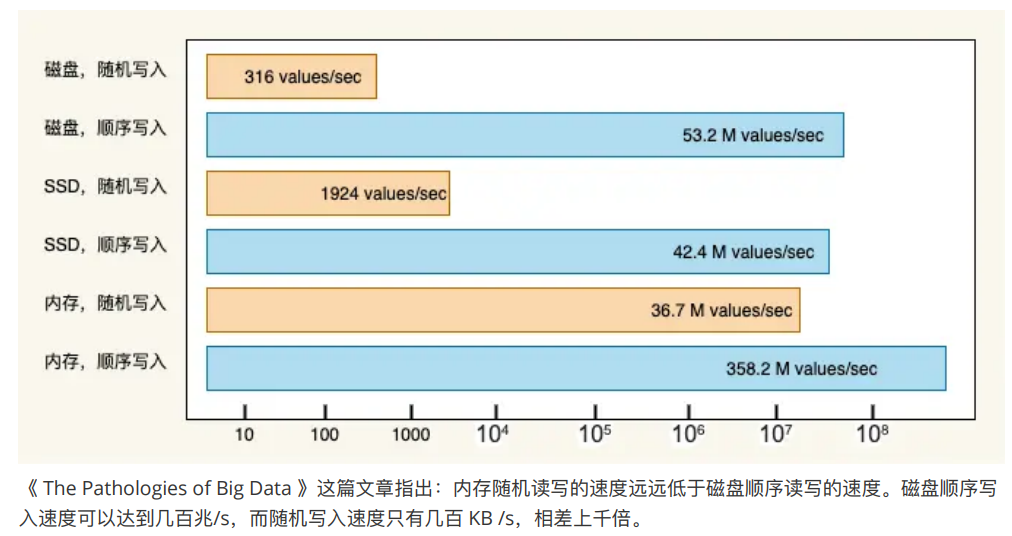

磁盘的存取速度相对内存来讲并不快，⼀次磁盘 IO 的耗时主要取决于：寻道时间和盘⽚旋转时间，提⾼磁盘 IO 性能最有效的⽅法就是：减少随机 IO，增加顺序 IO 。

2、快速定位

因为消息是⼀条⼀条写⼊到 commitlog ⽂件，写⼊完成后，我们可以得到这条消息的物理偏移量。每条消息的物理偏移量是唯⼀的， commitlog ⽂件名是递增的，可以根据消息的物理偏移量通过⼆分查找，定位消息位于那个⽂件中，并获取到消息实体数据。

3、通过消息 offsetMsgId 查询消息数据

消息 offsetMsgId 是由 Broker 服务端在写⼊消息时⽣成的，该消息编号包含两个部分：

Broker 服务端 ip + port 8个字节；
commitlog 物理偏移量 8个字节。

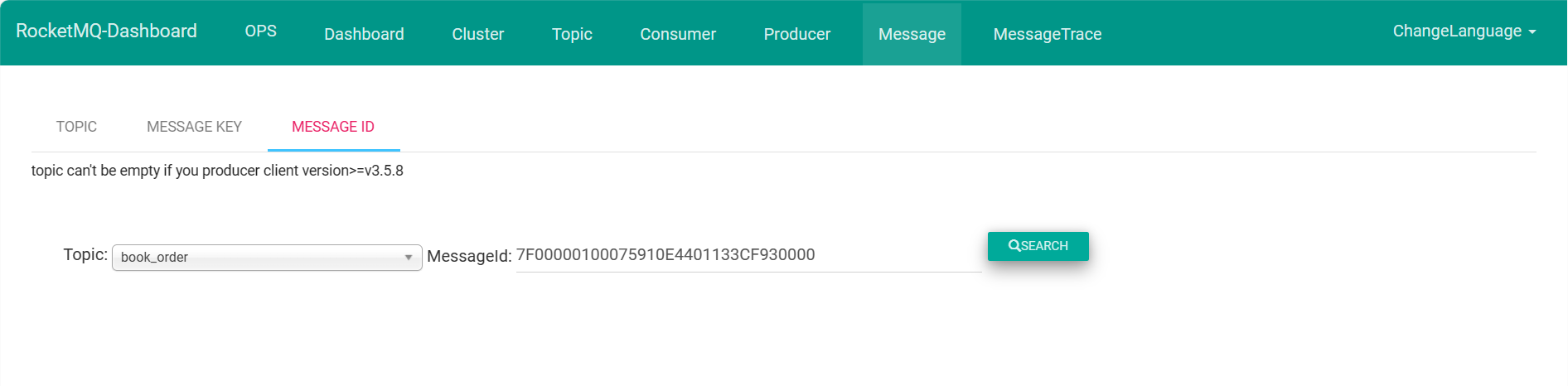

我们可以通过消息 offsetMsgId ，定位到 Broker 的 ip 地址 + 端⼝，传递物理偏移量参数，即可定位该消息实体数据。

3. 消费文件

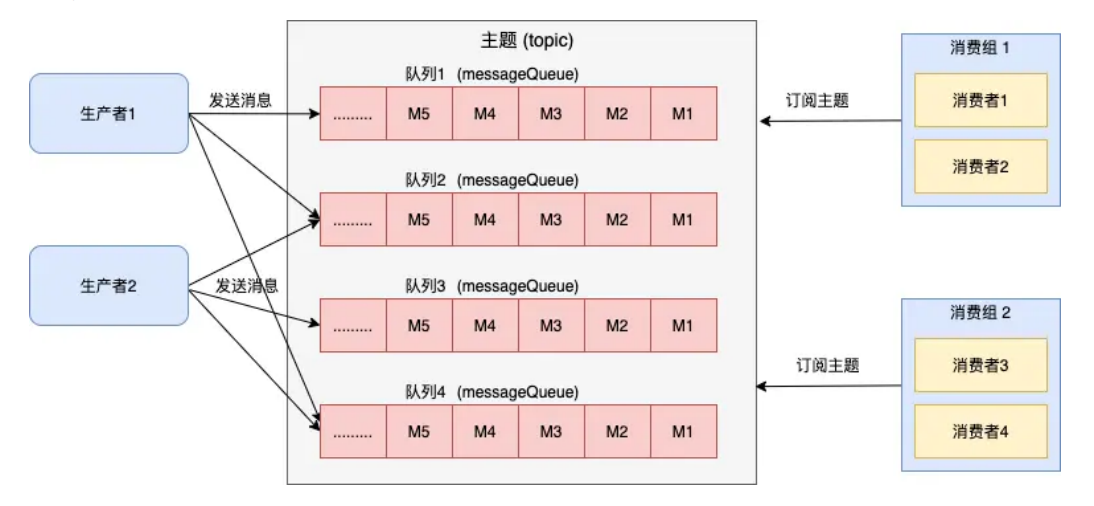

在介绍 consumequeue ⽂件之前，我们先温习下消息队列的传输模型-发布订阅模型，这也是 RocketMQ 当前的传输模型。

发布订阅模型具有如下特点：

消费独⽴：相⽐队列模型的匿名消费⽅式，发布订阅模型中消费⽅都会具备的身份，⼀般叫做订阅组（订阅关系），不同订阅组之间相互独⽴不会相互影响。
⼀对多通信：基于独⽴身份的设计，同⼀个主题内的消息可以被多个订阅组处理，每个订阅组都可以拿到全量消息。因此发布订阅模型可以实现⼀对多通信。

因此，rocketmq 的⽂件设计必须满⾜发布订阅模型的需求。

那么仅仅 commitlog ⽂件是否可以满⾜需求吗？

假如有⼀个 consumerGroup 消费者，订阅主题 book_order ，因为 commitlog 包含所有的消息数据，查询该主题下的消息数据，需要遍历数据⽂件 commitlog , 这样的效率是极其低下的。

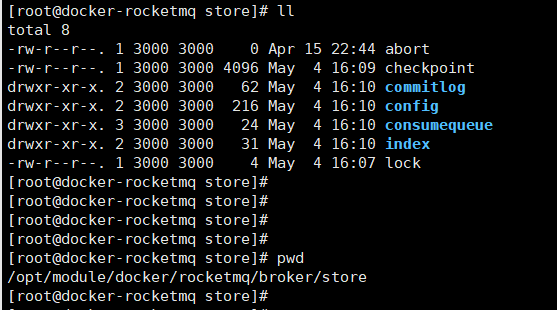

进⼊ rocketmq 存储⽬录，显示⻅下图：

消费⽂件按照主题存储，每个主题下有不同的队列，图中 my-mac-topic 有 16 个队列 ;

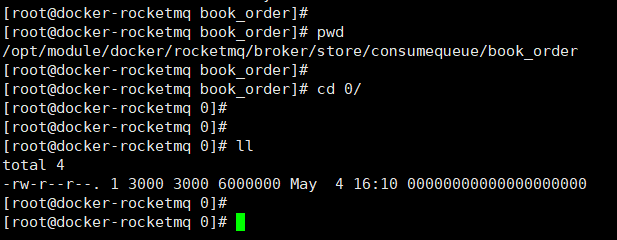

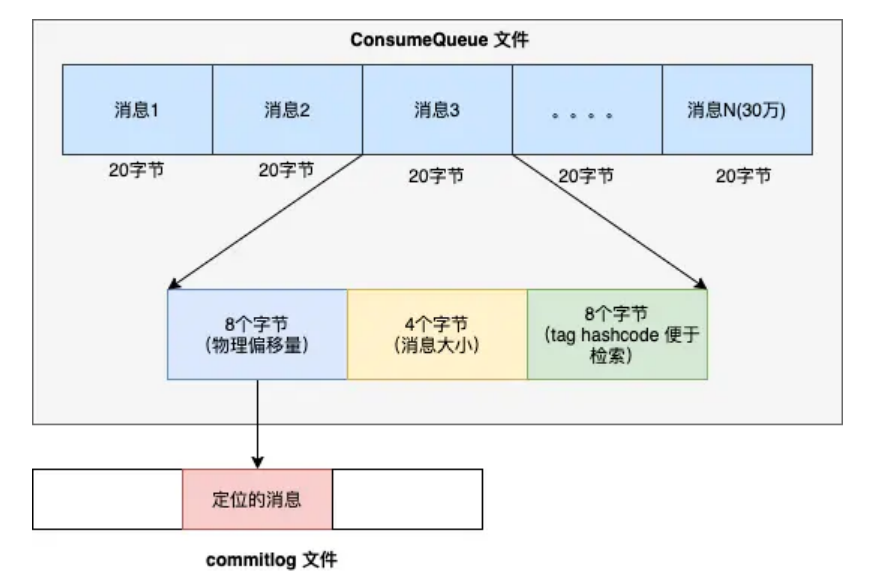

每个队列⽬录下，存储 consumequeue ⽂件，每个 consumequeue ⽂件也是顺序写⼊，数据格式⻅下图。

每个 consumequeue 包含 30 万个条⽬，每个条⽬⼤⼩是 20 个字节，每个⽂件的⼤⼩是 30 万 * 20 = 60万字节，每个⽂件⼤⼩约5.72M 。和 commitlog ⽂件类似，consumequeue ⽂件的名称也是以偏移量来命名的，可以通过消息的逻辑偏移量定位消息位于哪⼀个⽂件⾥。

消费⽂件按照主题-队列来保存，这种⽅式特别适配发布订阅模型。

消费者从 broker 获取订阅消息数据时，不⽤遍历整个 commitlog ⽂件，只需要根据逻辑偏移量从 consumequeue ⽂件查询消息偏移量 , 最后通过定位到 commitlog ⽂件，获取真正的消息数据。

这样就可以简化消费查询逻辑，同时因为同⼀主题下，消费者可以订阅不同的队列或者 tag ，同时提⾼了系统的可扩展性。

4. 索引文件

每个消息在业务层⾯的唯⼀标识码要设置到 keys 字段，⽅便将来定位消息丢失问题。服务器会为每个消息创建索引（哈希索引），应⽤可以通过 topic、key 来查询这条消息内容，以及消息被谁消费。

由于是哈希索引，请务必保证key尽可能唯⼀，这样可以避免潜在的哈希冲突。

1
2
3

//订单Id
String orderId = "1234567890";
message.setKeys(orderId);

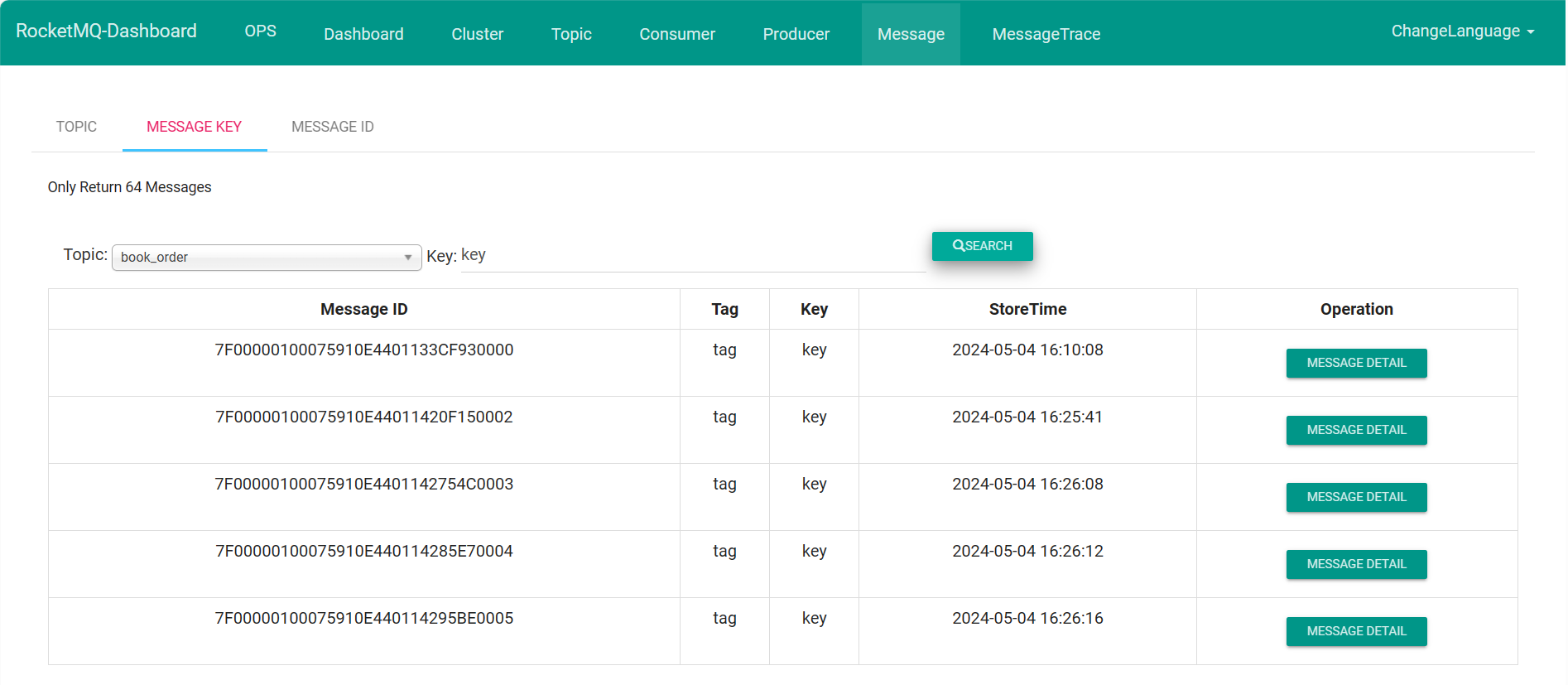

从开源的控制台中根据主题和 key 查询消息列表：

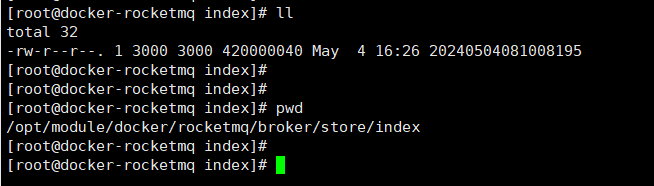

索引⽂件名 fileName 是以创建时的时间戳命名的，固定的单个 IndexFile ⽂件⼤⼩约为 400 M 。

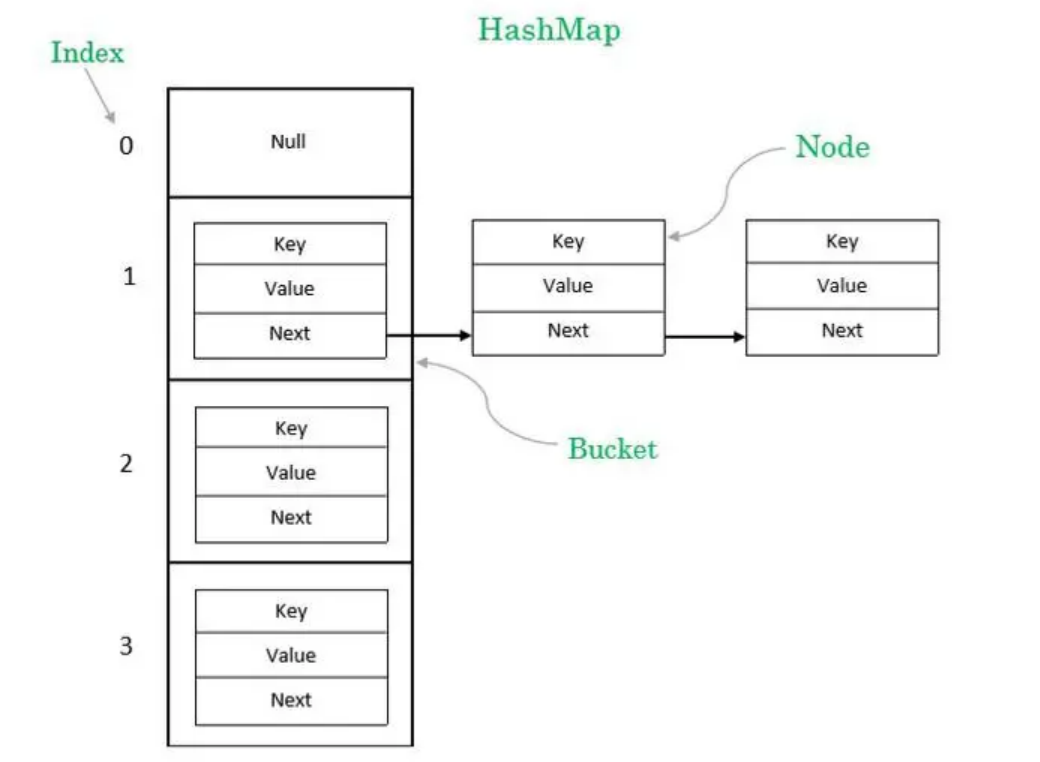

IndexFile 的⽂件逻辑结构类似于 JDK 的 HashMap 的数组加链表结构。

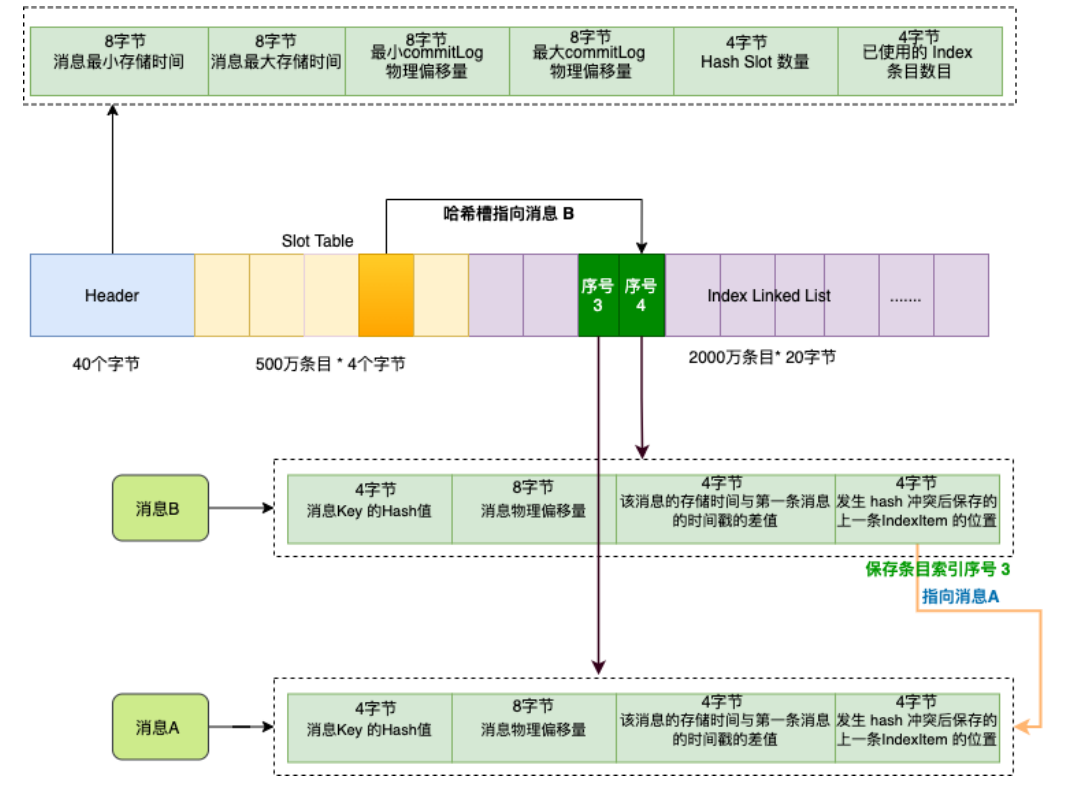

索引⽂件主要由 Header、Slot Table (默认 500 万个条⽬)、Index Linked List（默认最多包含 2000万个条⽬）三部分组成。

假如系统发送两条消息 A 和 B , 他们的 key 都是 “key” ，我们依次存储消息 A , 消息 B 。

因为这两个消息的 key 的 hash 值相同，它们对应的哈希槽（深⻩⾊）也会相同，哈希槽会保存的最新的消息 B 的索引条⽬序号 , 序号值是 4 ，也就是第⼆个深绿⾊条⽬。

⽽消息 B 的索引条⽬信息的最后 4 个字节会保存上⼀条消息对应的索引条⽬序号，索引序号值是 3 , 也就是消息 A 。

5. 总结

RocketMQ 存储模型设计得⾮常精巧，笔者觉得每种设计都有其底层思考，这⾥总结了三点：

1、完美适配消息队列发布订阅模型；

2.、数据⽂件，消费⽂件，索引⽂件各司其职，同时以数据⽂件为核⼼，异步构建消费⽂件 + 索引⽂件这种模式⾮常容易扩展到主从复制的架构；

3、充分考虑业务的查询场景，⽀持消息 key ，消息 offsetMsgId 查询消息数据。也⽀持消费者通过 tag 来订阅主题下的不同消息，提升了消费者的灵活性。
