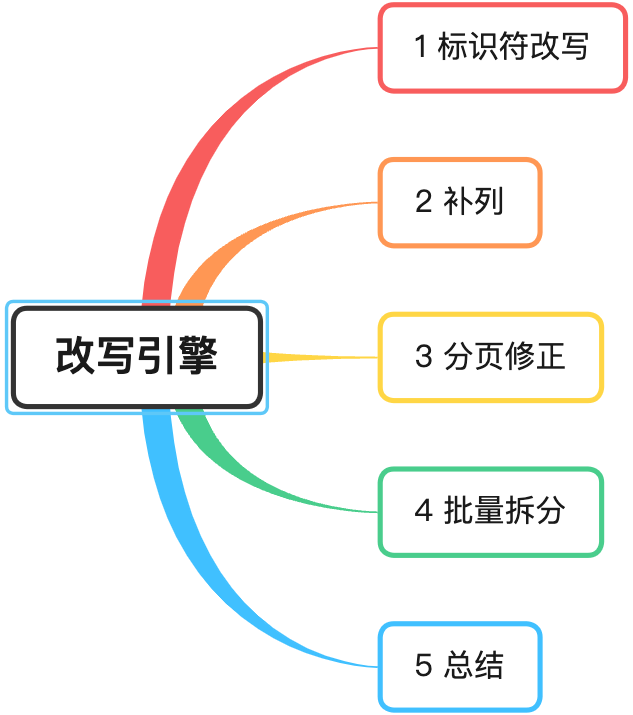

6、源码篇：shardingsphere JDBC 5.X 改写引擎整体设计思路

工程师在使用 shardingsphere jdbc 时，都是面向逻辑库与逻辑表 编写 SQL 的 ，然而这些 SQL 并不能直接在真实的数据库中执行。

路由引擎返回路由结果后，改写引擎会将逻辑 SQL 改写为在真实数据库中可以正确执行的 SQL 。

1. 标识符改写

标识符改写最核心的是：表名称改写。表名称改写是指将找到逻辑表在原始SQL中的位置，并将其改写为真实表。

从一个最简单的例子开始，若逻辑 SQL 为：

1

SELECT order_id FROM t_order WHERE order_id = 1;

假设该 SQL 配置分片键 order_id ，并且 order_id=1 的情况，将路由至分片表 1。

那么改写之后的 SQL 应该为：

1

SELECT order_id FROM t_order_1 WHERE order_id = 1;

需要注意的是：表名称修改并不是简单的字符串查找和替换 。

比如下面的场景，就无法仅仅通过字符串的查找替换来正确的改写 SQL 了：

1

SELECT order_id FROM t_order WHERE order_id=1 AND remarks=' t_order xxx';

正确改写的 SQL 应该是：

1

SELECT order_id FROM t_order_1 WHERE order_id=1 AND remarks=' t_order xxx';

而非：

1

SELECT order_id FROM t_order_1 WHERE order_id=1 AND remarks=' t_order_1 xxx';

我们再来看一个更加复杂的例子，

SELECT t_order.order_id FROM t_order WHERE t_order.order_id=1 AND remarks=’ t_order xxx’;

上面的 SQL 将表名作为字段的标识符，因此在 SQL 改写时需要一并修改：

1

SELECT t_order_1.order_id FROM t_order_1 WHERE t_order_1.order_id=1 AND remarks=' t_order xxx';

而如果SQL中定义了表的别名，则无需连同别名一起修改，即使别名与表名相同亦是如此。例如：

1

SELECT t_order.order_id FROM t_order AS t_order WHERE t_order.order_id=1 AND remarks=' t_order xxx';

SQL 改写则仅需要改写表名称就可以了：

1

SELECT t_order.order_id FROM t_order_1 AS t_order WHERE t_order.order_id=1 AND remarks=' t_order xxx';

2. 补列

补列通常用于查询语句中，分两种场景：

1、分组和排序

ShardingSphere 需要在结果归并时获取相应数据，但该数据并未能通过查询的SQL 返回 。

查询 SQL 语句中，若包含分组或者排序 , 当结果归并时，需要根据GROUP BY和ORDER BY的字段项进行分组和排序，但如果原始 SQL 的选择项中若并未包含分组项或排序项，则需要对原始SQL进行改写。

先看一下原始 SQL 中带有结果归并所需信息的场景：

1

SELECT order_id, user_id FROM t_order ORDER BY user_id;

由于使用 user_id 进行排序，在结果归并中需要能够获取到 user_id 的数据，而上面的SQL是能够获取到user_id数据的，因此无需补列。

如果选择项中不包含结果归并时所需的列，则需要进行补列，如以下 SQL ：

1

SELECT order_id FROM t_order ORDER BY user_id;

由于原始 SQL 中并不包含需要在结果归并中需要获取的user_id，因此需要对 SQL 进行补列改写。补列之后的 SQL 是：

1

SELECT order_id, user_id AS ORDER_BY_DERIVED_0 FROM t_order ORDER BY user_id;

值得一提的是，补列只会补充缺失的列，不会全部补充，而且，在SELECT语句中包含*的SQL，也会根据表的元数据信息选择性补列。

下面是一个较为复杂的 SQL 补列场景：

1

SELECT o.* FROM t_order o, t_order_item i WHERE o.order_id=i.order_id ORDER BY user_id, order_item_id;

我们假设只有 t_order_item 表中包含 order_item_id 列，那么根据表的元数据信息可知，在结果归并时，排序项中的 user_id 是存在于 t_order 表中的，无需补列。然而 order_item_id 并不在 t_order 中，因此需要补列。

补列之后的SQL是：

1

SELECT o.*, order_item_id AS ORDER_BY_DERIVED_0 FROM t_order o, t_order_item i WHERE o.order_id=i.order_id ORDER BY user_id, order_item_id;

2、AVG 聚合函数

分布式的场景中，使用 avg1 + avg2 + avg3 / 3计算平均值并不正确，需要改写为 (sum1 + sum2 + sum3) / (count1 + count2 + count3)。

这就需要将包含 AVG 的SQL 改写为 SUM 和 COUNT ，并在结果归并时重新计算平均值。

例如以下 SQL ：

1

SELECT AVG(price) FROM t_order WHERE user_id = 1;

需要改写为如下 SQL ，才能够通过结果归并正确的计算平均值。

1

SELECT COUNT(price) AS AVG_DERIVED_COUNT_0, SUM(price) AS AVG_DERIVED_SUM_0 FROM t_order WHERE user_id=1;

3、自增主键补列

执行 INSERT 的 SQL 语句时，如果使用数据库自增主键，是无需写入主键字段的。

但数据库的自增主键是无法满足分布式场景下的主键唯一的，因此 ShardingSphere 提供了分布式自增主键的生成策略，并且可以通过补列，让使用方无需改动现有代码，即可将分布式自增主键透明的替换数据库现有的自增主键。

1

INSERT INTO t_order (`field1`, `field2`) VALUES (10, 1);

可以看到，上述SQL中并未包含自增主键，是需要数据库自行填充的。ShardingSphere 配置自增主键后，SQL 将改写为：

1

INSERT INTO t_order (`field1`, `field2`, order_id) VALUES (10, 1, xxxxx);

改写后的 SQL 将在 INSERT FIELD 和 INSERT VALUE 的最后部分增加主键列名称以及自动生成的自增主键值。上述 SQL 中的 xxxxx 表示自动生成的自增主键值。

如果 INSERT 的 SQL 中并未包含表的列名称，ShardingSphere 也可以根据判断参数个数以及表元信息中的列数量对比，并自动生成自增主键。

例如，原始的 SQL 为：

1

INSERT INTO t_order VALUES (10, 1);

改写的 SQL 将只在主键所在的列顺序处增加自增主键即可：

1

INSERT INTO t_order VALUES (xxxxx, 10, 1);

3. 分页修正

从多个数据库获取分页数据与单数据库的场景是不同的。 假设每10条数据为一页，取第2页数据。在分片环境下获取LIMIT 10, 10，归并之后再根据排序条件取出前 10 条数据是不正确的。

举例说明，若 SQL 为：

1

SELECT score FROM t_score ORDER BY score DESC LIMIT 1, 2;

下图展示了不进行 SQL 的改写的分页执行结果：

通过图中所示，想要取得两个表中共同的按照分数排序的第 2 条和第 3 条数据，应该是 95 和 90。

由于执行的 SQL 只能从每个表中获取第 2 条和第 3 条数据，即从 t_score_0 表中获取的是 90 和 80；从 t_score_1 表中获取的是 85 和 75。

因此进行结果归并时，只能从获取的 90，80，85 和 75 之中进行归并，那么结果归并无论怎么实现，都不可能获得正确的结果。

正确的做法是将分页条件改写为 LIMIT 0, 3，取出所有前两页数据，再结合排序条件计算出正确的数据。

下图展示了进行 SQL 改写之后的分页执行结果。



越获取偏移量位置靠后数据，使用LIMIT分页方式的效率就越低。 有很多方法可以避免使用LIMIT进行分页。比如构建行记录数量与行偏移量的二级索引，或使用上次分页数据结尾ID作为下次查询条件的分页方式等。

分页信息修正时，如果使用占位符的方式书写 SQL，则只需要改写参数列表即可，无需改写 SQL 本身。

4. 批量拆分

在使用批量插入的 SQL 时，如果插入的数据是跨分片的，那么需要对 SQL 进行改写来防止将多余的数据写入到数据库中。插入操作与查询操作的不同之处在于，查询语句中即使用了不存在于当前分片的分片键，也不会对数据产生影响；而插入操作则必须将多余的分片键删除。举例说明，如下 SQL：

1

INSERT INTO t_order (order_id, xxx) VALUES (1, 'xxx'), (2, 'xxx'), (3, 'xxx');

假设数据库仍然是按照 order_id 的奇偶值分为两片的，仅将这条 SQL 中的表名进行修改，然后发送至数据库完成 SQL 的执行，则两个分片都会写入相同的记录。虽然只有符合分片查询条件的数据才能够被查询语句取出，但存在冗余数据的实现方案并不合理。因此需要将 SQL 改写为：

1
2

INSERT INTO t_order_0 (order_id, xxx) VALUES (2, 'xxx');
INSERT INTO t_order_1 (order_id, xxx) VALUES (1, 'xxx'), (3, 'xxx');

使用 IN 的查询与批量插入的情况相似，不过 IN 操作并不会导致数据查询结果错误。通过对 IN 查询的改写，可以进一步的提升查询性能。如以下 SQL：

1

SELECT * FROM t_order WHERE order_id IN (1, 2, 3);

改写为：

1
2

SELECT * FROM t_order_0 WHERE order_id IN (2);
SELECT * FROM t_order_1 WHERE order_id IN (1, 3);

可以进一步提升查询性能。ShardingSphere 暂时还未实现此改写策略，目前的改写结果是：

1
2

SELECT * FROM t_order_0 WHERE order_id IN (1, 2, 3);
SELECT * FROM t_order_1 WHERE order_id IN (1, 2, 3);

虽然 SQL 的执行结果是正确的，但并未达到最优的查询效率。

5. 总结

这篇文章，我们简单介绍了重写引擎的设计思路。

1、标识符改写

核心是表名称改写，并不是通过简单的字符串查询和替换来执行的。

2、补列

补列通常用于查询语句中，分三种场景：

1. 分组和排序
2. AVG 聚合函数
3. 自增主键补列

3、分页修正

查询分页语句中，分布式场景下，为了保证结果正确，需要对分页参数进行修改。

4、 批量拆分

用批量插入的 SQL 时，如果插入的数据是跨分片的，那么需要对 SQL 进行改写来防止将多余的数据写入到数据库中。
